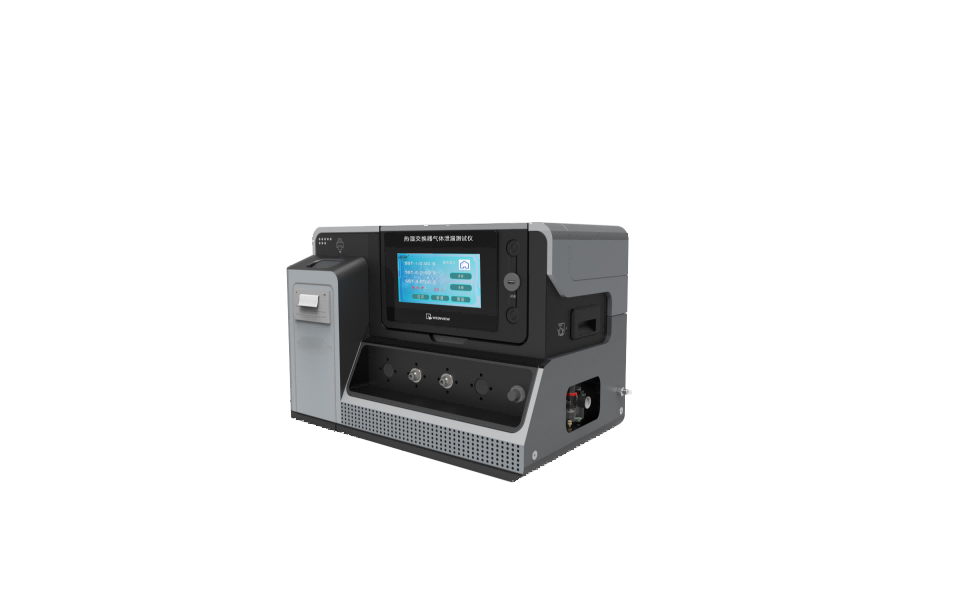

一，产品概述：

采用可编程控制器，触摸屏，压力传感器，加压装置，机载打印机等组成，中英文菜单显示，人机对话设定各项参数自动运行测试。生产单位，批次可任意输入，操作方便。

并采用三级密码，信息安全可靠。产品规格、测试压力值设定、保持时间设定，打印设定、测试、加压、减压、时间、，检定等。机载打印测试数据。实时显示测试加压值，保持时间等数据。并由打印机打印出测试数据及结果。适用于输液器、输血器、输液针、麻醉包过滤器、管路、导管、快速接头等。

二，测试标准

HME热湿交换器主要用《YYT 0735.1-2009 麻醉和呼吸设备湿化人体呼吸气体的热湿交换器(HME)

三，技术参数

控制系统：PLC;

操作界面：简体中文/英文,彩色7寸触摸屏；

测试持续时间：0.1秒～99.9分，误差不大于±0.1S。

产品净重：20kg

外形尺寸：430×590×370（mm）

电源：AC90V-240V/50Hz（自适应宽电压）

整机功率：70W

可编程控制器：PLC+ARM

触摸屏：7寸K600+内核/点阵式65色800*480分辨率

储气罐：2L不锈钢制造；

流量计：0-200ml/min，精度1.5%；

压力传感器：50Kpa   485通讯  精度0.1%；

接头：15和22mm；

打印机：嵌入式微型打印机；

四，气体泄漏试验步骤

1堵住HME的有端口，留出一个端口与三通连接。对于接头符合YY 1040．1内圆锥接头，这

应借助于相应的塞规。将三通的另一端口与精度为读数值的土1％的压力读数装置连接。

2通过三通的第三个端口向HME通人空气，使内部压力增至7 kPa±0．35 kPa(70 cmH20± 3．5 cmHzo)。

3用能以±2 mL／min的精度记录气流量的装置，记录保持该内部压力需的空气流量。

4气体泄漏即为保持该内部压力需的空气流量，应以毫升每分钟(mL／min)表示
