一，仪器特征

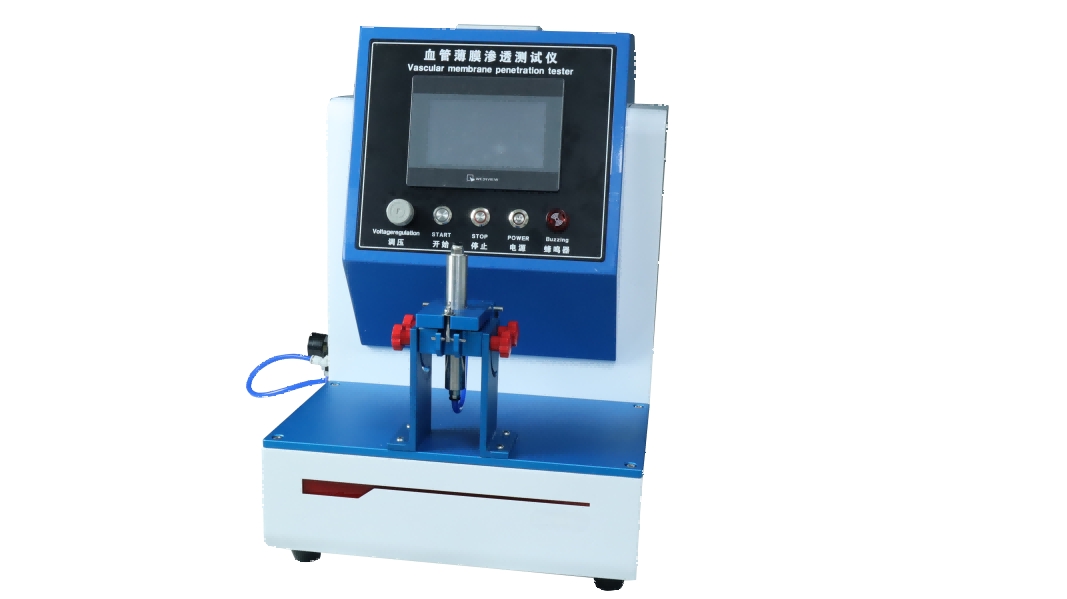

本设备是检验生产厂家产品性能的检测设备。由可编程控制器，触摸屏，力值传感器，传动装置，机载打印机等组成，提供中英文菜单显示，具备人机对话设定各项参数自动运行测试模式。另增设生产单位，生产批次机打输入，使测试结果更加规范化标准化。信息安全方面采用三级密码，让信息安全可靠。测试操控范围包括：公称容量、芯杆位移、打印设定、测试、上行、下行、时间、，检定等功能设定。搭配机载打印测试可实时显示测试载荷，滑动性数据（起始力，平均力，大推力）。针对测试结果自动判断，不合格则启动自动蜂鸣报警，并由打印机打印出测试数据及结果以供分析。

二，测试原理：

用环形夹具将被测试人工血管薄膜样品的一片固定在法兰圈上，将另外压紧法兰压紧薄膜样品，测试时不停加液加压，降水渗透到200ML量杯里面后天平称重。

三，测试标准：YY0500-2021

四，技术参数：

操作界面：简体中文/英文

压力传感器：0-50kpaN（测试可软件设定）

时间计时器：触摸屏显示

夹具：1套直径10-90MM可根据不同要求选择不同面积

天平：0-500克可根据要求选择其他规格天平；

测试软件：1套

产品净重：15kg

外形尺寸：430×390×650（mm）

电源：AC90V-240V/50Hz（自适应宽电压）
整机功率：70W

可编程控制器：PLC控制系统

触摸屏：7寸威纶通彩色触摸屏

测力机构：内置

打印机：嵌入式打印机

五．仪器包括:

a) 流量测量装置,精度为报告值士5%。在测试中,为覆盖流量测试范围可能需要多个流量测试装置。与校准计时装置一起使用的能够测量体积的液体收集设备可替代流量测量装置。

b)压强测量装置，静水压强精度士03kPa(+2mmHg)。

c) 样本固定装置，符合如下要求:

1，固定装置能固定住的孔径的面积在05cm~10cm范围内，精度为士1%孔的结构是圆形的;

2，在试样延伸的流出管路中，至少有6倍于测试区域直径的一段长度应是直形的，且直径无变化;

3，样品周围的泄漏不记入泄漏量。

4，在测试期间,对样品固定装置而言，需要压强为160kPa(120mmHg)洁净的经过滤的、室

温下(或温度)的水。测试用水应进行过滤，从而清除影响测试结果的微粒。

六，测试程序

在测试前，血管假体需要用洁净的经过滤的室温下(或温度)的水浸湿。

将样品放置在固定仪器上，将样品拉紧至没有皱褶。但切勿拉伸样本，以免在任何方向产生净负载。打开水流系统，并对其进行调节，直到达到压强测量装置显示16.0kPa+03kPa「(120士2)mmHg的压强。测量系统在稳定流量(稳定状态)条件下运行期间60s+1s内通过样本的水流量。

通过式(A3)计算并记录水渗透量:

水渗透量=Q/A .......A3)

式中:

Q--通过样本的流量,单位为毫升每分钟(mL/min);

A--样本固定装置孔径的横截面积，单位为平方厘米(cm)。记录孔径面积，如需要记录孔径直径。
