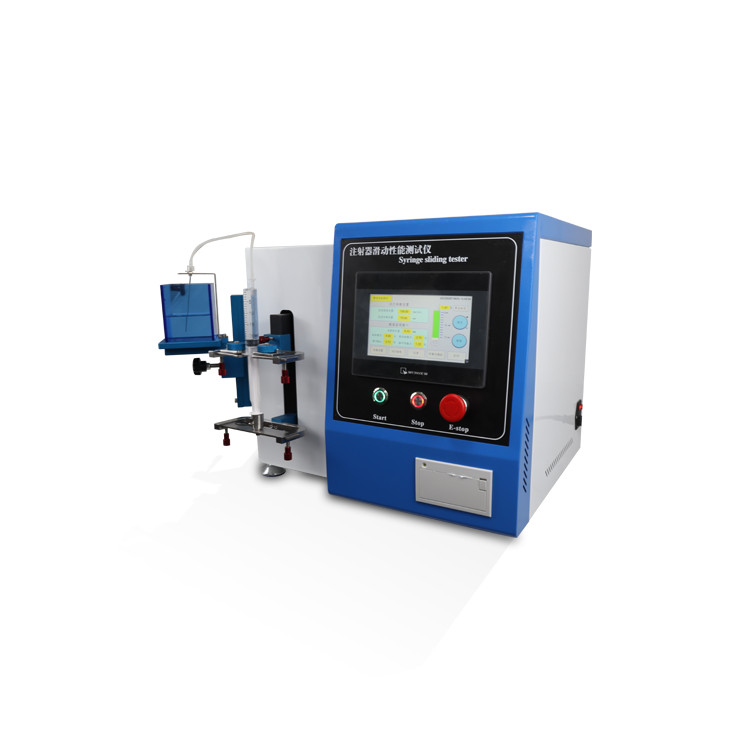

介绍：

采用7寸单彩液晶触摸显示屏中英文菜单显示并由键盘进行选择卡式瓶的规格实时显示并打印*作用力启始力重新启始力活塞在卡式瓶内壁运动全过程中需的推动力和活塞移动位移的纪录图

卡式瓶又名笔式注射器用硼硅玻璃套筒该瓶前部装有橡胶密封保护的注射用针头瓶口用胶塞铝盖密封尾部用橡胶活塞密封

卡式瓶滑动性能测试仪符合YBB00152004-2015《笔式注射器用氯化丁基橡胶活塞和垫片》 YBB00162004-2015 《笔式注射器用溴化丁基橡胶活塞和垫片》  YBB00112004-2015《预灌封注射器组合件(带注射针)》等相关标准设计制造

执行标准引用：

YBB00162004-2015 《笔试注射器用溴化丁基橡胶活塞和垫片》

符合ISO7886《一次性使用无菌注射器》标准中的相关标准设计制造

GB 15810-2019/附录E器身密合性

GB 15810-2019/附录CD器身密合性

实验项目 泄露试验活塞滑动性试验

标准要求：

泄露试验：取10个经硅油处理内表面的笔式注射器套筒注水装上试验用活塞及垫片加上铝帽封口将1个笔式注射器套筒安装于笔式注射器套筒夹持器有平面和活塞接触向活塞施加60N±3N的作用力保持1分钟试验结束后检查活塞及垫片的泄露情况其余笔式注射器套筒也同样操作活塞及垫片部位不得有液体泄漏

活塞滑动性试验：取10个经硅油处理内表面的笔式注射器套筒注水装上试验用活塞及垫片加上铝帽封口将1个笔式注射器套筒安装于笔式注射器套筒夹持器有平面和活塞接触夹持器必须确保能够穿刺安装在笔式注射器套筒上的垫片注射针为一两端有刃口的皮下针外径为0.4mm当活塞移动时套筒内的水应能通过该针排出上以40mm/min±3mm/min速度向下移动活塞在笔式注射器套筒中移动一半距离时暂停5秒然后将活塞完全压到底其余笔式注射器套筒同法操作记录每次试验中启动活塞的*作用力取10个*值的平均值作为“启动力“应不得过30N记录每次试验中启动之后保持其移动需要的力取10个值的平均值作为”持续推动力“应不得过15N记录每次试验中暂停5秒后重新推动活塞的*作用力取10个*值的平均值为”重新启动力“应不得过30N并检查在连续运动期间不得有”颤动“指活塞的不规则运动现象

技术参数：

1. 尺寸：680×470×410mm

2. 力的范围：1N~98N

3. 测试速率：10mm/min ～ 50mm/min±1mm/min(可任意设置

4. 调整水位在注射器的公称容量50%的刻度线处

5. 外径1.2mm,长度10cm 针管

6. 内径2.7mm,长度19.5cm 能与注射器和针管连接的软管

7. 卡式瓶规格：1.5ml1.8ml3ml20ml50ml可根据客户产品更改规格

8. 数据格式：能输出到电脑excel格式和图片格式数据点不少于200个

9. 活塞杆形状：圆形杆端部面积为卡式瓶内径的70%

10. 设定方式：有测试速度与位移及推力与时间2种设定方式“测试速度与位移”用于“活塞滑动性试验”“推力与时间”用于“泄漏试验”
