执行标准

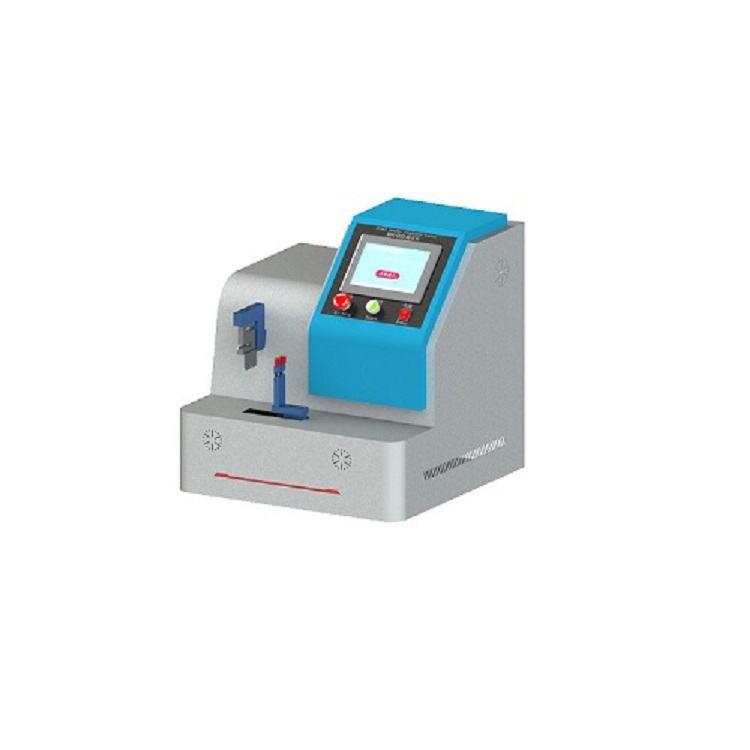

医用针管（针）韧性测试仪GB18457《制造医疗器械用不锈钢针管》、GB15811《一次性使用无菌注射针》标准中相关条款研发生产，专门用于人体皮内、皮下、肌肉和静脉的注射针针管和其他医疗器械用硬直不锈钢针管的韧性测定，也称为注射针管针韧性测试仪、医用针管针韧性试验机等。该检测仪器自动化程度高，被测对象装上后，使用者仅按一下操作键即可自动完成全部操作。

工作原理

为将针管的一端固定，从固定点到规定跨距的针管上施加一个力，首先向一个方向，然后向相反方向弯曲一个规定的角度，如此反复弯曲规定次数，其实验操作步骤如下：

     1、取适量的注射针管，将针体一段牢固的固定在夹具上；

     2、将针管一端牢固地固定在夹具上，按表3规定调整被测针管对应的的规定跨距荷选择以下弯曲角度，正常壁25°、薄壁20°、薄壁15°。

     3、在规定跨距位置施加一个足够大的力，以0.5Hz频率，双向施加力20次，目力观察针管折断情况，全自动宽距调整，可在触摸屏上任意设置距离

     4、保存并打印实验结果。

     5、测试完毕，关闭电源。

技术参数

控制系统：PLC;

操作界面：彩色7寸触摸屏，中英文切换

测试种类：注射针，消融针，输液针等

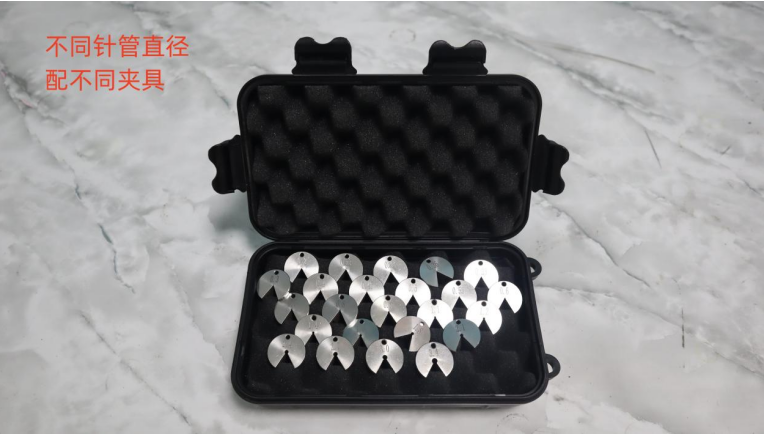

测试不同管径夹具：A1 0.2 ，A2 0.23-，A3 0.25 ，A4 0.3， A5 0.33 ，A6 0.36 ，A7 0.4 ，A8 0.45 ，A9 0.5 ，A10 0.55 ，A11 0.6， A12 0.7 ，A13 0.8 ，A14 0.9 ，A15 1.1 ，A16 1.2 A17 1.4， A18 1.6 ，A19 1.8， A20 2.1 ，A21 2.4 ，A22 2.7 ，A23 3 ，A24 3.4；

管壁：正常壁，薄壁，薄壁三种任选；

公称规格：0.3-3.4mm；

试验频率：0.5Hz；

全自动弯曲角度：15°，20°，25°三种位置，开关设定弯曲角度，属于全自动测试；

全自动调整弯曲距离：0-110mm，精度±0.1mm(10种规格)

实验次数：双向施力20次;

打印功能：嵌入式微型打印机（热敏打印机）

净重：23KG;

外形尺寸：500*500*490mm

用电要求：220V-30A-50HZ
