一、用途

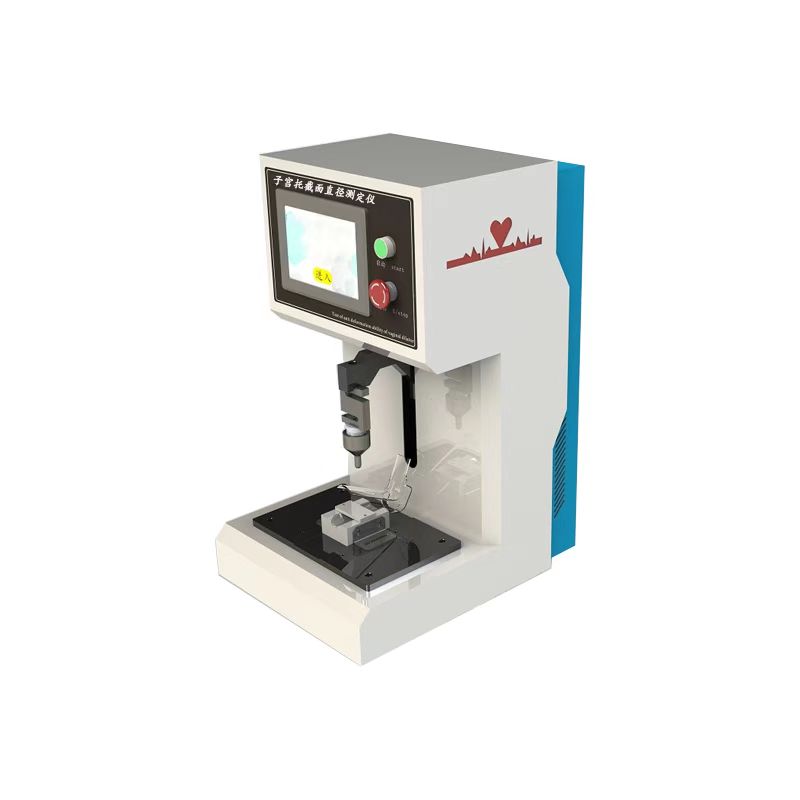

采用可编程控制器，触摸屏，压力传感器，加压装置，机载打印机等组成，中英文菜单显示，人机对话设定各项参数自动运行测试。生产单位，批次可任意输入，操作方便。并采用三级密码，信息安全可靠。产品规格、测试压力值设定、保持时间设定，打印设定、测试、加压、减压、时间、，检定等。机载打印测试数据。实时显示测试加压值，保持时间等数据。并由打印机打印出测试数据及结果。

二、技术参数：

操作界面：简体中文/英文

控制系统：PLC

电源：AC90V-240V/50Hz（自适应宽电压）

整机功率：70W

可编程控制器：PLC+ARM

触摸屏：7寸威纶通彩色

传感器：高精度压力传感器

测压机构：内置

打印机：机载针式打印机

百分表：0-25mm，带数据线

 三、范围

YY/T 1568-2017 附录B 本附录规定了一种方法，可以测定环形子宫托的截面直径。

 四、原理

使用的百分尺测量环形子宫托的截面直径。

五、 装置

平头百分尺，刻度的间隔不过001mm

指示表必须牢固地安装在平坦底板上的座架上。指示表必须备有一个平坦的接触面，直径在3mm~7mm之间,垂直于柱塞,平行于底板，操作压力为(22士5)kPa。

六、测量过程

把环形子宫托安放在百分尺的平坦底板上(B3)。

测量环形子宫托中央位置的截面直径，每个子宫托测量点不少千4个，这儿个测量点应沿圆席方向等距离。计算平均值，测量结果近似到0.1mm。

 七、结果的表述

试验报告应包括每个试验用子宫托的截面直径，单位为毫米。
