用途

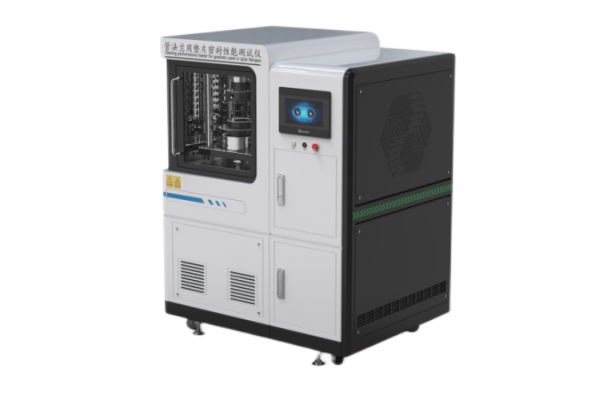

管法兰用垫片密封性能测试仪通常用于测试管道连接中使用的垫片在不同条件下的密封性能。这些测试仪器可以模拟不同压力、温度和介质条件下的管道连接情况，以验证垫片在实际使用中的密封效果和性能。通过这些测试，可以评估垫片的耐压性、耐温性、耐腐蚀性以及密封性能，确保管道连接处在各种工作条件下都能有效地防止介质泄漏，保障管道系统的安全运行。

执行标准

GBT12385

技术参数

控制系统：PLC+Windows系统

操作界面：彩色12寸触摸屏，工业电脑中英文切换；

压力传感器：0-40mpa，精度0.1%；

压力传感器：0-200KG;

压差传感器：0-5000pa；

用气要求：氮气钢瓶客户自备；

内腔设置温度传感器0-99度；

运动模式：油缸原理+伺服电机+驱动器+减速箱

夹具：1套；

用电要求：220V---800W;

外形尺寸：850*650*920mm;

试验装置

1 试验在的垫片综合性能试验装置上进行。试验装置由垫片加载系统、介质供给系统、测系统及试验法兰等组成，如图1示。

2 垫片加载系统应能提供规定的垫片预紧应力并能控制恒定的加载、卸载速度。试验过程中垫片预緊应力的波动应在规定值的土2%范用之内。当垫片预紫应力≤35MPa时,加载、卸载速度为0.2MPa/s:当垫片预紧应力>35MPa时，加载、卸载速度为0.5MPa/s；

3 试验介质供给系统应能提供规定的试验介质压力。试验过程中介质压力的波动应在规定值的士29范围之内。

4 率测量采用集漏空腔增乐法，漏率计算基于理想气体定律。在垫片外侧、上下法兰面间设置一个密闭的环形测漏空腔，测漏空腔的容积上应经严格。测漏系统分辨率应不低于10-cm/s；

5 试验法兰采用模拟法兰，密封面为突面。试验法兰应具有足够的刚度，以确保能承受加载载荷。并不发生因压板变形而影响垫片表面应力的情况。法兰材料的弹性模量应为195GPa~210GPa，密封面硬度应为40HIRC--50HRC，密封面表面粗糙度应在3.2um<R。<6.3u范围内；

6测量试验介质压力的压力传感器的量程应不大于10NPa，误差不大于全量程的0.5%，分辨率不低于 1kPa。

7 测量测漏空腔温度的温度传感器量程应不大于 32℃，误差不大于全量程的0.5%，分辨率不低于

8测量测漏空腔内微压力的压力传感器的量程应不大于5kPa，误差不大于全量程的0.5%，分辨率不低于 0.5Pa。
