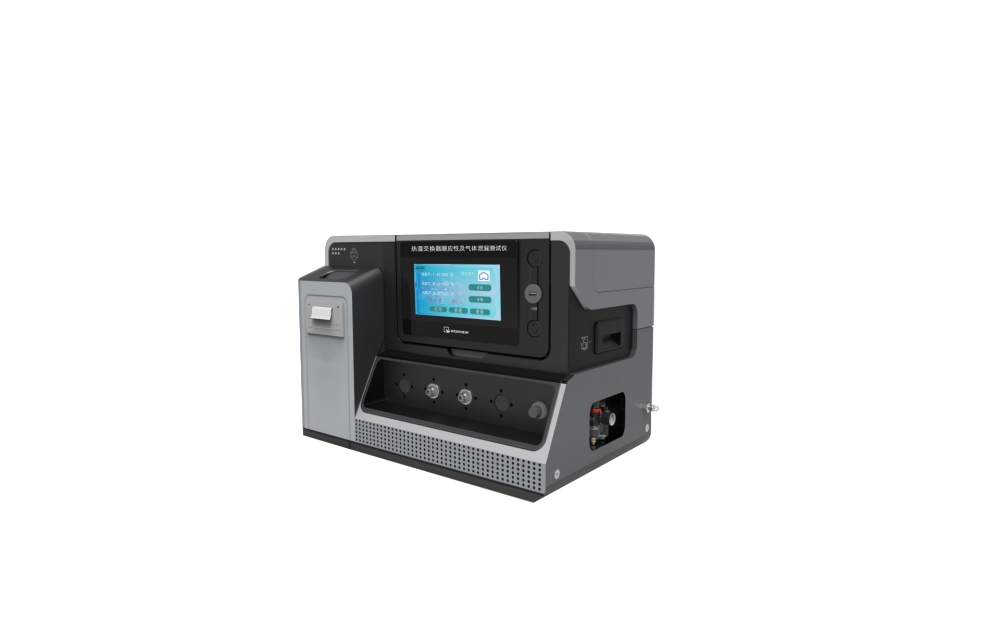

一，产品概述：

采用可编程控制器，触摸屏，压力传感器，加压装置，机载打印机等组成，中英文菜单显示，人机对话设定各项参数自动运行测试。生产单位，批次可任意输入，操作方便。并采用三级密码，信息安全可靠。产品规格、测试压力值设定、保持时间设定，打印设定、测试、加压、减压、时间、，检定等。机载打印测试数据。实时显示测试加压值，保持时间等数据。并由打印机打印出测试数据及结果。适用于输液器、输血器、输液针、麻醉包过滤器、管路、导管、快速接头等。

二，测试标准

HME热湿交换器主要用《YYT 0735.1-2009 麻醉和呼吸设备湿化人体呼吸气体的热湿交换器(HME)

三，技术参数

1操作界面：简体中文/英文

2压力输出范围：0kPa～50 kPa（可根据客户要求定制范围），可任意设定压力输出值，检定误差不大于读数的±0.1%。

3测试持续时间：0.1秒～99.9分，误差不大于±0.1S。

4电源：AC90V-240V/50Hz（自适应宽电压）

5整机功率：70W

6可编程控制器：PLC

7触摸屏：7寸K600+内核/点阵式65色800*480分辨率

8流量传感器：高精度传感器0-50ML/MIN；

9储气罐：2L不锈钢制造；

10，质量流量控制器：0-3SLM  输入0-5V 输出0-5V 电压-15-15V  进口耐压10Mpa；

11，压力传感器：50Kpa   485通讯  精度0.1%；

12，外形尺寸：550*350*450mm;

四，配置清单

呼吸管路接头2套

测压机构：内置

打印机：机载针式打印机

五，气体泄漏试验步骤

1堵住HME的有端口，留出一个端口与三通连接。对于接头符合YY 1040．1内圆锥接头，这应借助于相应的塞规。将三通的另一端口与精度为读数值的土1％的压力读数装置连接。

2通过三通的第三个端口向HME通人空气，使内部压力增至7 kPa±0．35 kPa(70 cmH20± 3．5 cmHzo)。

3用能以±2 mL／min的精度记录气流量的装置，记录保持该内部压力需的空气流量。

4气体泄漏即为保持该内部压力需的空气流量，应以毫升每分钟(mL／min)表示

六，顺应性试验步骤

1堵住HME的有端口，留出一个，未堵端口与三通连接。将三通的另一端口与精度为读值的±1％的压力读数装置连接。

2对于带有软性组件的HME，使其运动不受限制地放置(如，漂在水上)。

3用一只容量精度为±5％的注射器通过三通的第三个端口向HME通入空气，使内部压力增至 7 kPa士0．35 kPa(70 cmH20±3．5 crnH20)。

4记录需的空气体积，要考虑前面6．4中测量的气体泄漏和试验系统的顺应性(即注射器、管路、接头和压力测量装置)。

5 HME的顺应性以毫升每千帕(mL／kPa)表示
