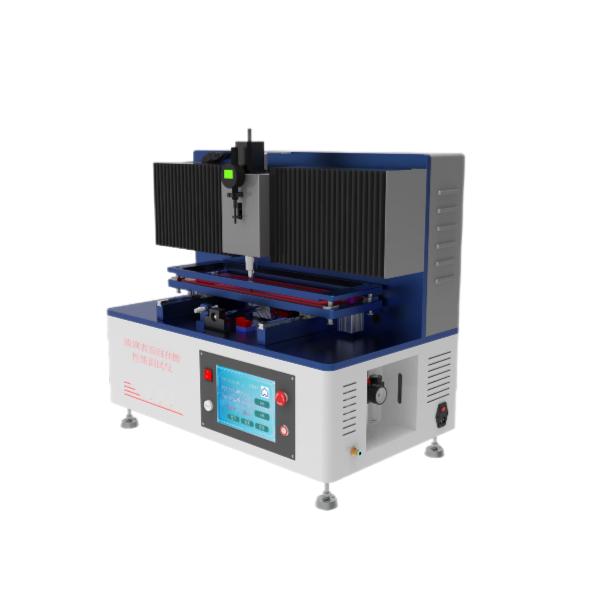

一，用途：

主要用于评估玻璃表面耐刮擦性能的测试

二，技术参数：

1)速度；调节范围0mm~80mm,调节速度1mm/min~30 mm/min;（可调）

2)移动系统通过伺服步进电机驱动滑块沿水平运动,行程范围不小于300mm,移动速度范围为

30mm/min~180mm/min;

3)量程；测量范围0N~50N,分辨率应达0.01N;

4)试样台应为不锈钢刚性平台,厚度不小于5mm,表面应光滑平整,且能固定试样;

5)压头应采用HRC-3规格的洛氏金刚石压头,锥角为(120士0.35)°,压头结构示意图如图2

示。洛氏金刚石压头技术指标及检定应符合JJG112规定;

6)选项：摄像系统由摄像头和图像记录仪构成,摄像头放大倍数为10倍~20倍,且自带精度为0.1mm

的刻度尺。试验时,摄像头应能沿压头划刻方向同步行进。
执行标准；GB/T39815-

控制系统：PLC；

操作界面：中英文切换；

操作方法：7寸彩色触摸屏
三，主要特点：

1、示教功能

在取样之前使用本功能，可高精度地设定载荷区域。

2、使用触摸屏操作简便

通过安装在设置前面的触摸屏可使用和设定有的功能。

3、表面有凹凸也能测试划痕

垂直载荷的驱动部使用悬架机构，因此即使是表面有凹凸的式样也能够进行测试，并且不影响载荷线性增加特性。

4、可记忆测试条件

储存容若干个，能够记忆测试条件。
