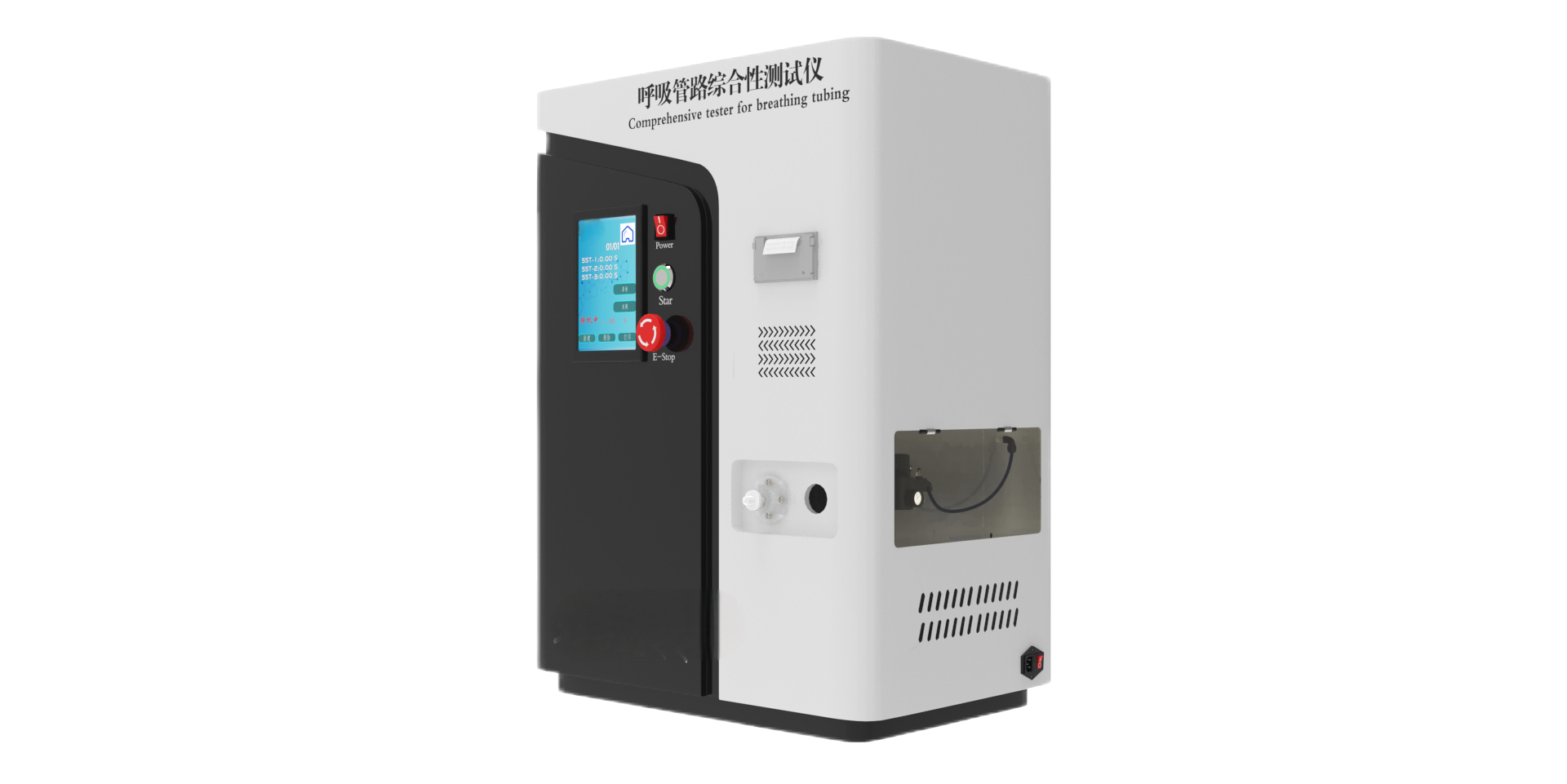

采用7寸PLC多彩液晶触控屏中文菜单显示断电存储PLC控制动态显示过载报警停机保护

可打印测试数据仪器由可以调节流量阀 高压液体压力源标准规定的压力系统等组成采用特殊的气压转液压管路保证了各部件无泄漏数字显示液体高压具有零点校正准度校正及量程报警功能采用力学计量流量流量控制精度高

完全符合YY0461-2003ISO5367-2000要求研制

YY 9706.270-和 YY 0671.1-2009

技术参数：

1压力传感器测量范围：0 KPA〜50 KPA,精度0.1%千分之一可任意设置

2缓冲瓶不锈钢：5L

3流量计：100L/min  精度 2%---12V

4时间控制器：触摸屏显示

5数据存储：200组

5整机重量：约80kg

6整机功耗：80w

7外形尺寸：550*480*800mm

8净重：60kg

9标准内外接头：15mm和22mm

10控制系统：PLC

11操作界面：中英文切换

12触摸屏：彩色7寸高精度威纶通

13打印功能：嵌入式打印机

A.1 原理

由测量通过呼吸管路额定流量时气体的压力增量测试气流阻力 A.2 试件

试验在供使用状态下的呼吸管路或在1m长以裁切其长度状态供应的管路上进行 A.3仪器

A.3.1流量测量仪器能测量呼吸管路的额定流量精度为士2.5% A.3.2 压力测盘仪器精度为±0.01kPa

A.3.3缓冲瓶,由一容积为5L的密封广口瓶一根靠近瓶底部进气口和一根靠近瓶口的出气口组成(见图A1)出气口应呈漏斗形,其内径大于供试呼吸管路的内径连接压力测盘仪器时应将其位于进气口和出气口之间 A.4 步骤

A.4.1预期拉开使用的呼吸管应在其拉开状态下试验

A.4.2 本试验步在(232)℃温度下进行并将呼吸管路或1m长的呼吸管路在该温度下进行状态调节至少1h后进行

A.4.3按图A.1示布置仪器(A.3)但不连接呼吸管路调节气流制造厂标示的额定流量并保持30s(A.3.1)记录压力测量仪器(A.3.2)上的读数(p),测定试验仪器的气流阻碍

A.4.4用一个适宜的接头将呼吸路及其带的接头连接于缓冲瓶(A.3.3)的出口上对于成对供应并与Y形件相连的呼吸管路在机器端堵闭一个支管路保证供试管路的自由端伸直并不受压缩

A.4.5 调节空气流量至制造厂标示的额定流量并保持30记录压力测盘仪器(A.3.2)上的读数(pz)

A.4.6用(pp)计算由呼吸产生的压力增量,以千帕表示并记录该值

A.4.7 对成对供应并与形件久相连的呼吸管路从机器端堵闭另一个支管路用第2个支管路重复A.4.4至A4.6记录两个供试支管路的较高值

A.5结果表示

对于供使用的呼吸管路以压力增量(p:-p)标示,以千帕为单位

对于以裁切其长度状态供应的呼吸管路以每米长度的压力增量(p2-p))标示以千帕为单位
