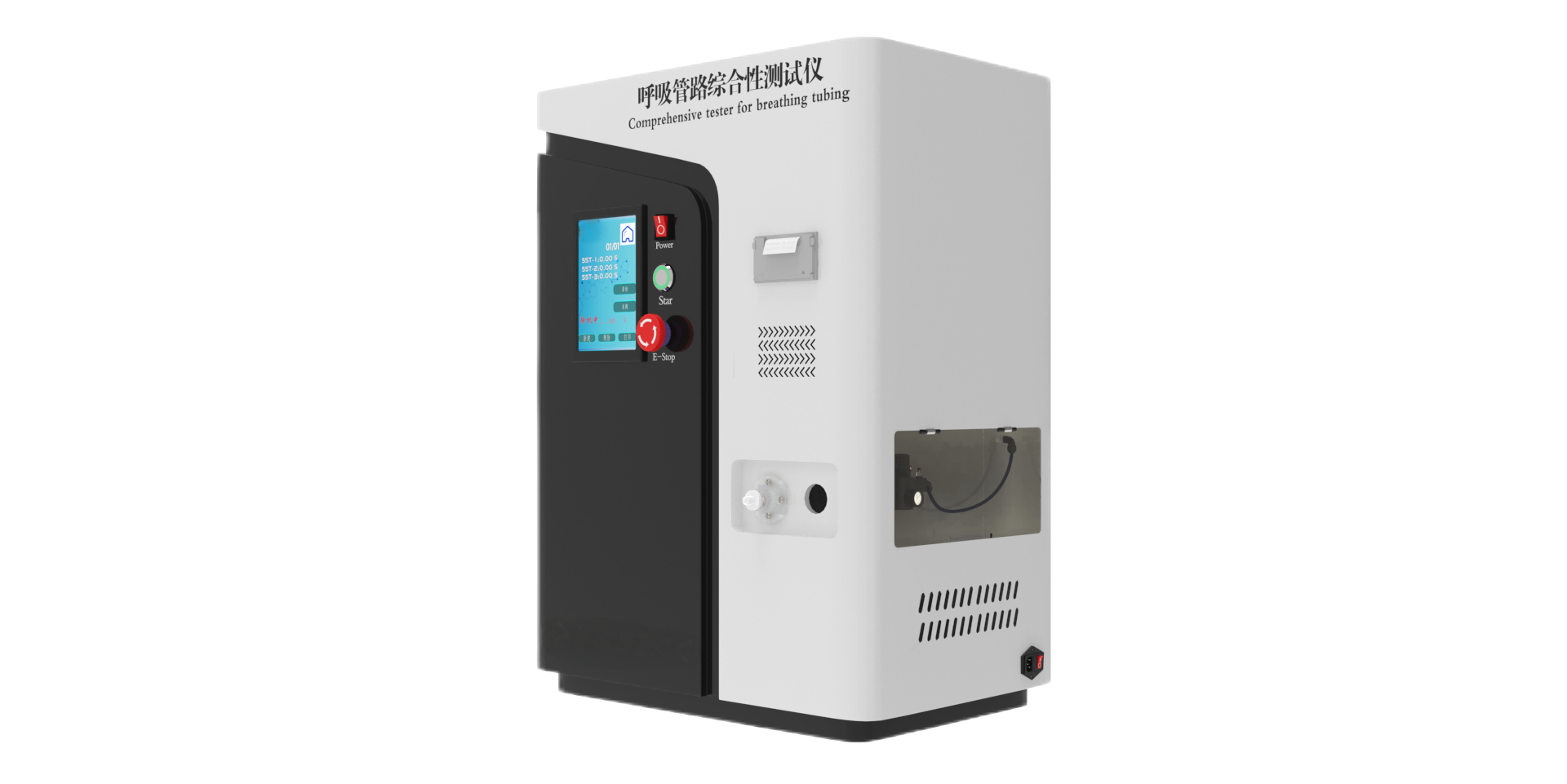

采用7寸PLC多彩液晶触控屏，中英文菜单显示，断电存储；PLC控制动态显示；过载报警停机保护；可打印测试数据，仪器由可以调节流量阀（高压液体压力源）、标准规定的压力系统等组成，采用特殊的气压转液压管路，保证了各部件无泄漏，数字显示液体高压，具有零点校正、准度校正及量程报警功能，采用力学计量流量，流量控制精度高。符合YY0461-2003，ISO5367-2000要求研制。

技术参数：

1、压力传感器测量范围：0〜300kpa（可任意设置）

2、空气流量压力：0-300kpa可任意设置

3、缓冲瓶5L

4、时间控制器

5、数据存储：200组

6、金属柱直径2.5CM

7、整机功耗：80w

8、标准鲁尔内外接头

9、外形尺寸：550*450*790mm

试验步骤;

E.1 原理

按附录A测定伸直管路的气流的阻力。将供弯曲试验的管路悬挂在一个小直径金属柱上,将管路端部捆上重物,以使呼吸管路与金属柱二分之一周长保持接触。以制造厂标示的额定流量向管路中引人空气并记录压力增量。

E.2 试件

试验在一个呼吸管路上进行。

E.3仪器

E.3.1 金属柱,直径2.5cm。

E.3.2一对重物,其重量恰好能使呼吸管路与金属柱(E.31)二分之一周长保持接触。

E.3.3流景测盘仪器、压力测景仪器和缓冲瓶,同A.3。

E.3.4 引人制造厂标示的额定流景的装置,以(42士3)℃的温度引入呼吸管路的端口。

E.4 步骤

E.4.1预期拉伸的呼吸管路应在其拉开状态下试验。

E.4.2本试验步在(42士3℃温度下进行,并将呼吸管路或1m长的呼吸管路在该温度下进行状态调节至少1h后进行。

E.4.3 将压力测量仪器连于呼吸管路的一端。

E.4.4 在(42±3)℃温度下,使管路伸直无压缩,从连接压力测盘仪器的一端向管路中以制造厂标示的额定流量引人空气,30s后记录压力(p)。

E.4.5将呼吸管路悬挂于金属柱(E31)上,管路两端捆上重物(E.3.2),调节其重量,使其重量恰好能使呼吸管路与金屈柱(E.3.1)二分之一周长保持接触。

E.4.6 从连接压力测量仪器的一端向管路中引入额定流量的空气,5min后记录压力(p;)

E.5结果表示

以p:占p;的百分比表示。
