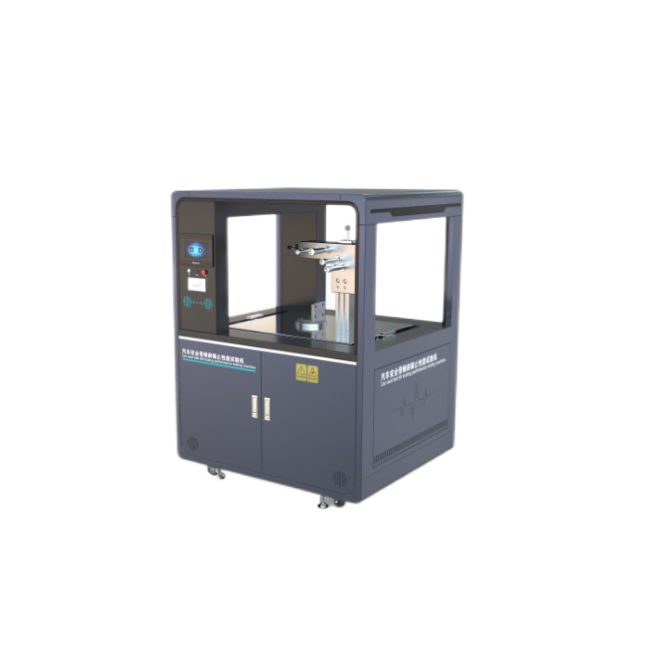

一、 仪器用途

用于试验安全带倾斜锁止性能，所有的安全带在车辆角速度达到一定值时转收器必须锁止，但对感应式转收器当车辆在各种角度的倾斜度范围会自动将转收器锁紧；可以根据用户的设定角度，自动进行前后左右等各种设定角度的变更，自动判断转收器是否自动锁止或不可以自动锁止

二、适用标准

GB 14166-2013 机动车乘员用安全带、约束系统、儿童约束系统和ISOFIX儿童约束系统

GB 27887-2011机动车儿童乘员用约束系统  6.2.4.3

三、技术指标

转收器摆角范围：  ±45º（可设定）；

摆角速度：    0 ~ 6 º/s（可设定）;

摆角速度误差：  小于1.0%

倾角总成旋转范围：360º

倾角总成旋转速度：360°/min

测量角度精度：    ±0.5º

控制系统：     PLC

显示方式：     7吋触摸屏

设定方式：     液晶屏数字设定

角度测量：     角度传感器

判断方式：     计算机自动转収释放安全带，自动判断

机架结构：     工业铝型材和不锈钢方管

程序自动控制，自动测试、试件损坏自动停机、自动保存测试结果

四、试验方法

1. 将带有自动感应装置的转收器按照在其制造厂规定的安装位置安装在试验机上。

2. 将安全带通过导向机构并将可牵引的一端固定在收放安全带机构中。

3. 将倾角总成回归到设计“0”角度位置，并检查倾角总成机构是否达到零角度位置。

4. 倾角总成机构摆角位置回归到“0”角度位置。

5. 在触摸屏上设定好前后左右等任意方向倾斜的角度。

6. 启动测试程序，计算机自动改变前后左右等倾斜角度，到达每一个角度前后计算机自动启动马达，收紧安全带，检查安全带有无在该角度锁止，如此反复，并自动记录好角度及锁止情况。
