一、适用范围：

触摸屏控制建材烟密度测试仪根据国家标准GB/T8627-2007《建筑材料燃烧或分解的烟密度试验方法》所规定的技术条件而研制的，适用于建筑材料及其制品和其它材料燃烧静态产烟量的测定 .

二、产品功能特点

1. 可在触摸屏上控制操作

2. 试件的极限烟密度（ MSD ）和烟密度等级（ SDR ）自动计算出结果

三、相关技术参数

1. 对于试件的极限烟密度（ MSD ）和烟密度等级（ SDR ）： 0-100% 连续可测，自动计算；

2. 用标准虑光片校正误差不大于 ±3% ； 每台设备配备1块标50%准滤光片（选配25%和75%），对光源校对的数据，具有代表性

3. 本生灯工作压力（ 210±5 ） KPa ；

4. 本生灯对试样施加火焰 4min ；

5. 燃烧灯：为本生灯，长度260mm，喷嘴直径0.13mm，与烟箱成45°角；

6. 光电系统：光源为灯泡，功率5W，工作电压DC24V；

7. 排风系统：本机器装有强力排风扇，试验完后，能将废气排出室外；

8. 烟密度测量范围：0~100%；

9. 烟密度测量准确度：±3%；

10. 接收器：为硅光电池，透光率0%为无光线通过，透光率100%光无遮挡完全通过；

11. 主燃烧器工作压力：276KPa（可调）；

12. 手动点火，自动计时，自动排烟；光通量可分阶段性线性校正试测试数据更准确；

13. 触摸显示屏：

a. 尺寸：5寸

b. 通讯接口： USB读取测试结果

14. 气源： 95%丙烷气，或同等纯度的煤气（客户自备）；

15. 长*宽*高  740*500*900（mm）

16. 重量：约30Kg

四、工作条件 ：

1.环境温度：0℃-40℃；

2.相对湿度：≤85％

3.供电电压及功率：220V±10％、50HZ、100W；

4.燃气压力：0-0.3MPa（可调节）；

5.环境及试验要求：仪器工作时应避免强光直接照射或反射到仪器上；试验进行90min后，应关闭燃气源对仪器降温15min。

6.环境气流：工作状态时无强制空气流动现象；

7.仪器应放在通风橱内进行试验；

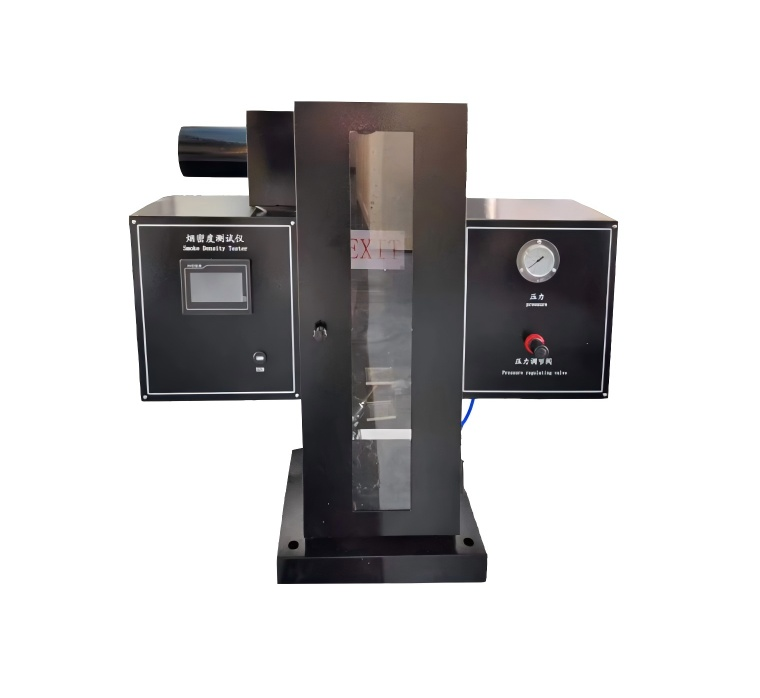

五、仪器结构：

分为烟箱和控制两大部分；

烟箱部分：烟箱的左右两侧面板上，有电源开关、安全标志开关（背灯开关）、燃气调节装置，另外还有控制排风机的开关（风机开关）。

六、设计标准：GB/T8627-2007《建筑材料燃烧或分解的烟密度试验方法》

符合标准： GB/T8627 ASTM D2843
