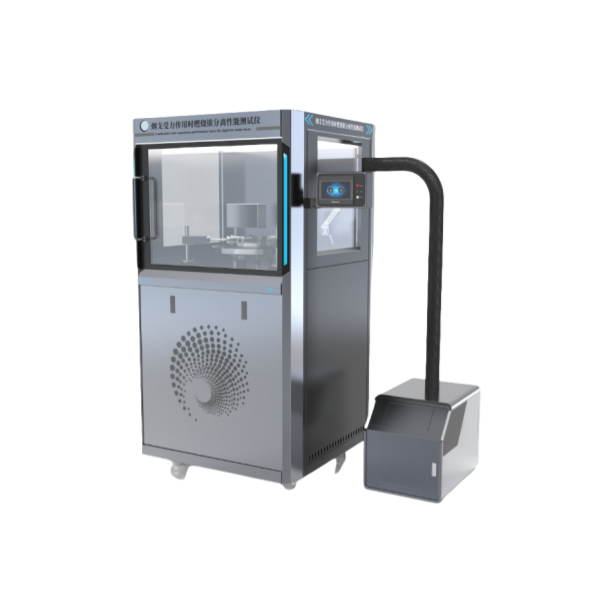

烟支受力作用时燃烧锥分离性能测试仪用于燃烧锥落头性能分析（燃烧速率、落头率、落头位置和受力曲线）、烟支抽吸流量及燃烧过程中的动态吸阻测试等卷烟的工艺研究及生产质量检测。

该测试仪模拟吸烟者手指弹烟灰的动作，模拟手指对弹性固定的烟支施加弹力，弹力大小可调、可测量，弹烟灰位置可控；模拟人肺部吸烟过程，进行抽吸流量测试及动态吸阻测试；在烟支燃烧过程中对燃烧线进行跟踪，迅速、准确的对烟支落头进行测试。整机采用转盘式结构，具有自动拾取被测物、自动工位切换，自动烟支传送及夹持、自动烟支点燃、自动烟支扶正、自动烟蒂拔除、烟蒂和烟灰自动收集等功能；实现了多工位同时操作、各操作节点力度参数根据习惯自由设置、跟踪分析整个过程参数变化等过程的自动测试。

主要功能和技术指标

1） 主要功能

烟支燃烧锥落头图像捕捉、存储、显示功能

 烟支燃烧锥落头率统计功能

弹烟灰力度设置功能

 弹烟灰位置设置功能

 弹烟灰瞬态弹力曲线显示功能

 烟支自动扶正功能

 抽吸容量设置功能

 抽吸时间设置功能

 抽吸频率设置功能

 抽吸流量图显示功能

静态吸阻测试功能

动态吸阻测试功能

动态吸阻曲线显示功能

自动工位切换功能

自动烟支传送及夹持功能

自动烟支点燃功能

烟支点燃位置补偿功能

自动烟蒂拔除功能

自动烟蒂、烟灰收集功能

燃烧线跟踪功能

 烟支燃烧速率统计功能

机器视觉LED光源自动补偿功能

烟气收集功能

烟气固体微粒过滤功能

数据输出格式：Excel

输出方式：打印、外加载体存储

数据接口：Ethernet，USB

2） 主要指标

适用烟支长度：65mm—120mm

适用烟支直径：5mm--9mm(需更换适配零部件)

料斗容量（7.8mm直径的烟支）：≥100支

弹烟灰作用力范围：0N-2N

弹烟灰作用力精度：±10％FS

模拟手指最大运动速度：≥2m/s

弹烟灰位置控制精度：≤1mm

燃烧锥落头位置检测精度：≤2mm（平均）

抽吸最大容量：≥35mL

抽吸最大气流量：≥30mL/s

 烟支(动态)吸阻测量误差：≤3%

 烟支点燃功率：≥50W

烟支点燃位置补偿检测精度：≤1mm

烟支点燃位置控制精度：≤1mm

最高测试速率：20支/小时

技术特点：

弹烟灰力度大小可调、可测量

弹烟灰位置可动态调

动态吸阻测试

燃烧锥动态跟踪

烟支燃烧锥落头图像捕捉、存储、显示等

全自动化测试
