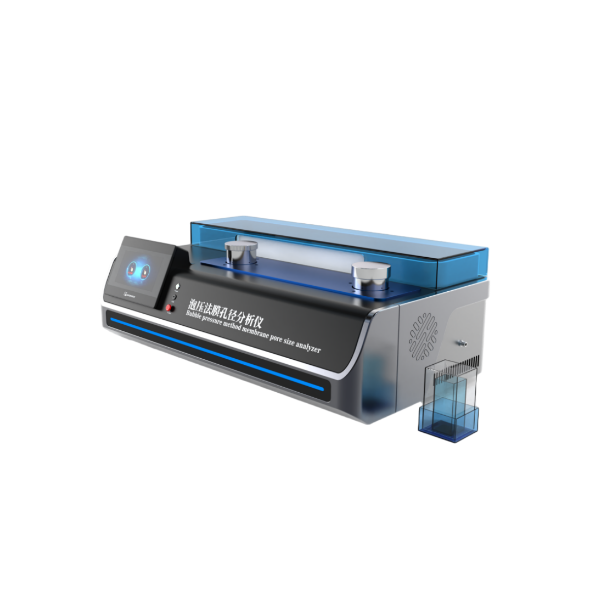

是一种基于气液排驱技术（又称毛细流动法）的专业仪器，主要用于测量膜类材料的通孔孔喉结构参数，适用于滤膜、电池隔膜、无纺布、陶瓷等材料的孔径分析。以下是其核心原理、功能特点及应用领域的综合说明：

一、核心原理

‌气液排驱法（泡压法）‌

将样品完全浸润在液体中（如专用浸润液BSD16、乙醇或水），利用气体压力逐步驱动孔道内的液体排出。

‌孔径与压力关系‌：孔径越小，克服液体表面张力所需的气压越高。最大孔首先被打开（对应“泡点压力”），最小孔最后被打开，通过压力-流量曲线计算孔径分布‌。

‌标准依据‌：该方法符合ASTM薄膜测定标准‌。

 二、核心功能与参数

‌测量参数‌

‌孔径指标‌：最大孔径（泡点孔径）、最小孔径、平均孔径、孔径分布‌。

‌渗透性能‌：气体/液体渗透率、通量、完整性评价‌。

‌特殊检测‌：纤维膜破裂压力、材料缺陷识别‌。

满足标准

HY-T039-1995，GBT 24219-2009，HYT 064-2002，SJT 10171.10-1991,SIT 10171.10-1991，主要应用于研发、生产过滤材料及相关的科研单位和企业用户。

‌技术规格

控制系统：PLC+Windows双切换系统；

操作界面：彩色12寸嵌入式工业电脑，中英文切换；‌

‌测试范围‌：

气液法：0.02–500 μm；

液液法：5–500 nm‌。

‌精度控制‌：

压力灵敏度：±0.05 mbar；

流量灵敏度：±0.5 ml/min‌。

‌自动化设计‌：

双压力/流量传感器自动切换，全不锈钢耐压管路；

真空助润装置（专利技术），浸润时间从小时级缩短至分钟级‌。

三、适用材料与样品要求

‌适用材料类型‌

平板膜（电池隔膜、滤纸、陶瓷膜）、中空纤维膜、滤芯、烧结金属、无纺布等‌。

‌优势‌：仅测量通孔孔喉，避免压汞法、吸附法中盲孔或表面凹凸的干扰‌。

‌样品制备‌

‌尺寸要求‌：

平板样品：标配30±1 mm），选配方形（边长25–32 mm），圆形（直径25–40 mm‌；

特殊样品（如滤芯、管式膜）需定制夹具‌。

‌浸润液选择‌：根据材料特性选用水、乙醇或专用浸润液‌。

四、应用领域

‌工业质检与研发‌

医疗器械‌：血液透析膜、无菌过滤器的孔径控制与安全性验证‌；

‌新能源‌：锂电池隔膜的通孔均匀性检测‌；

‌环保工程‌：水处理膜、空气滤材的分离效率优化‌。

‌科研分析‌

新型膜材料（如纳米滤膜、金属有机框架膜）的孔径性能评估‌。

六、注意事项

‌高压限制‌：有机膜耐压通常≤5 bar，避免高压导致孔道变形‌；

‌数据对比‌：气液法更适80nm–300μm孔径，液液法适5nm–200μm孔径，需按需求选择方法‌。

泡压法膜孔径分析仪通过高精度压力-流量映射，为膜材料的性能优化提供了关键数据支撑，尤其在过滤精度要求高的领域不可或缺
