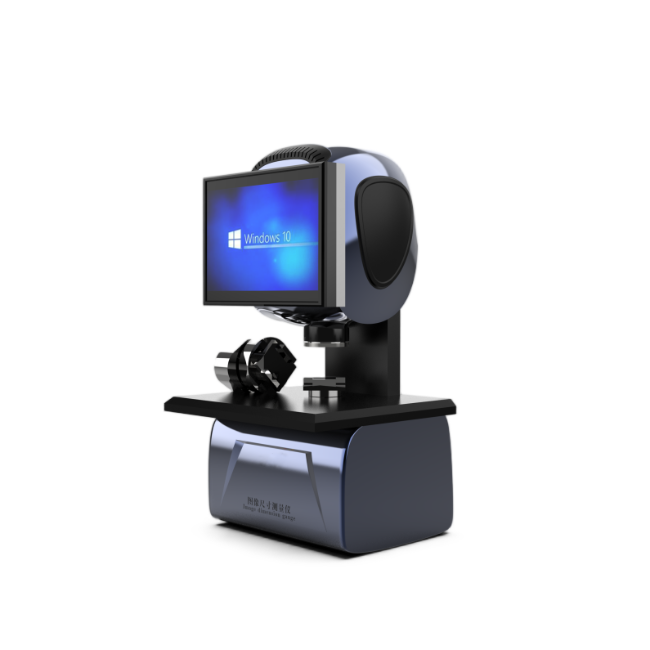

简介：

图像尺寸测量仪采用高分辨率光学远心镜头，结合高精度图(像分析算法，并融入一键测量原理。只需按下启动腱，仪器即可根据工件的形状自动定位测量对象、匹都模

板、测量评价，报表生成，真正实现一键式快速精准测量，解决了传统测量仪器的大部分难题.

技术参数：

控制系统： PLC+Windows ;

操作界面： 12寸工控一体机

图像传感器：1” 1200W 黑白相机

受光镜头：双倍率双侧远心光学镜头

显示分辨率：±5μm （可以更换图像传感器至±2μm）

高精度镜头视野范围：18.3mm X 13.7mm

广视野范围：80mm X 60mm

表面光：双环环可升降光源

轮廓光：绿色平行底光（可根据客户实际测试样件配光源）

电源: AC220V / 50HZ 1.0KW

尺寸测试台:650*550*700mm

特点：

自动识别减少摆放时间

自动识别位置及方向，真正意义上实现了“放置后仅按一键即可测量”的新功能，大大节省工时提高效率。

多个产品同时测量减少成本

测量对象可任意摆放，多个产品可同时测量，大大节省测量时间，减少用工成本!

数据追溯管理更简单

测量结果自动保存，可按测量日期、产品名称、产品料号等信息搜索，数据追溯管理简单

点击一键，即可制作测量报告

检测报告及统计报告都可通过一键完成制作，无需数据传输及电脑输入等繁琐的过程，支持多种格式。

基本配置：

主机   一台

电源线 一根

说明书 一本

合格证 一个

保修卡 一个

铭牌   一个

扳手：一套
