一，仪器特征

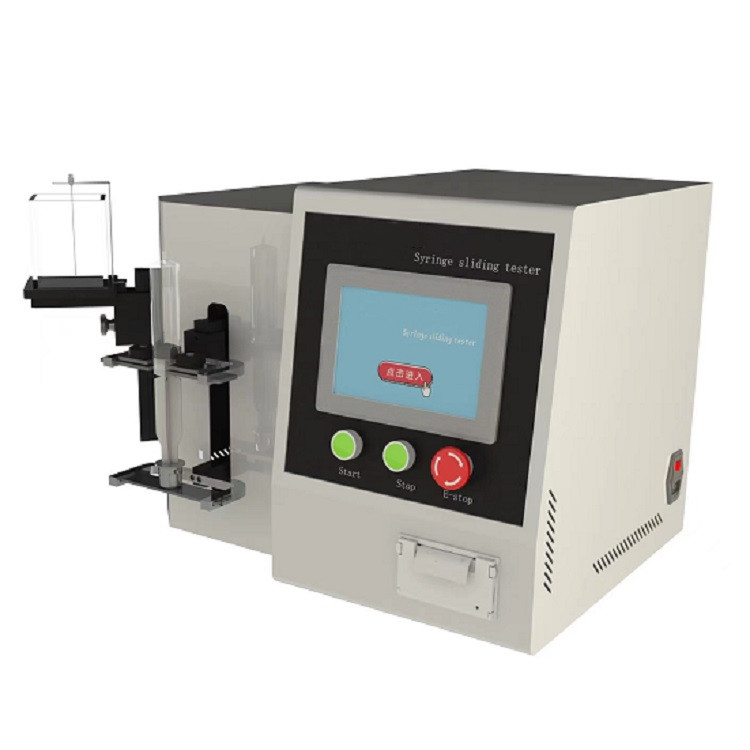

本设备是检验生产厂家产品性能的检测设备。由可编程控制器，触摸屏，力值传感器，传动装置，机载打印机等组成，提供中英文菜单显示，具备人机对话设定各项参数自动运行测试模式。另增设生产单位，生产批次机打输入，使测试结果更加规范化标准化。信息安全方面采用三级密码，让信息安全可靠。测试操控范围包括：公称容量、芯杆位移、打印设定、测试、上行、下行、时间、标定，检定等功能设定。搭配机载打印测试可实时显示测试载荷，滑动性数据（起始力，平均力，最大推力）。针对测试结果自动判断，不合格则启动自动蜂鸣报警，并由打印机打印出测试数据及结果以供分析。

二，测试原理：

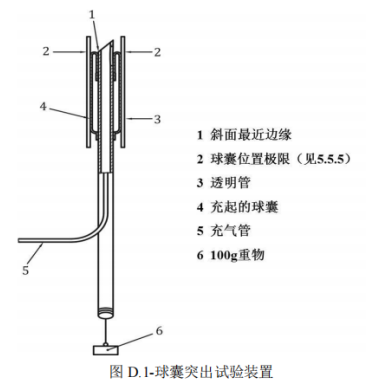

向透明管中充起后的球囊施加一轴向力后，试验球囊在垂直于管轴方向是否超出斜面的最近端。

三，测试标准：ISO5361-2016

四，技术参数：

1，操作界面：简体中文/英文

2，量杯容量：0.1ml～200 ml、所有规格任意输入。

3，压力范围：0-50kpa（可任意设置，根据要求可以选定）

4，恒温槽：15L----温度0-99度可任意设置

5，电   源：AC90V-240V/50Hz（自适应宽电压）
6，整机功率：70W

7，可编程控制器：PLC/ARM

8，触摸屏：7寸威纶通彩色触摸屏K600+内核/点阵式65色800*480分辨率

9，传感器：高精度力值传感器

10，测力机构：内置

11，打印机：机载针式打印机

五，步骤

1 气管插管在透明气缸中，确定的试验充气压力下，用空气对球囊充气，但至少使用 5.4 kPa，并在（40±1）℃的水浴中保持 24 h 的压力。

2 在 24 小时调节期结束时，从水浴中取出气管插管和透明管。检查球囊充气压力，

必要时进行调整。

3 倒置气管插管和透明管，并将透明管保持在固定位置，将 100 g 重量轻轻地从气管插管上悬挂至少 60 s。

4 观察充气球囊的任何部分是否超出斜面的最近边缘。继续试验，在不少于 10 s 的时间内逐步放气球囊，同时持续观察球囊的结构
