直流供电测试工装、直流供电测试装置

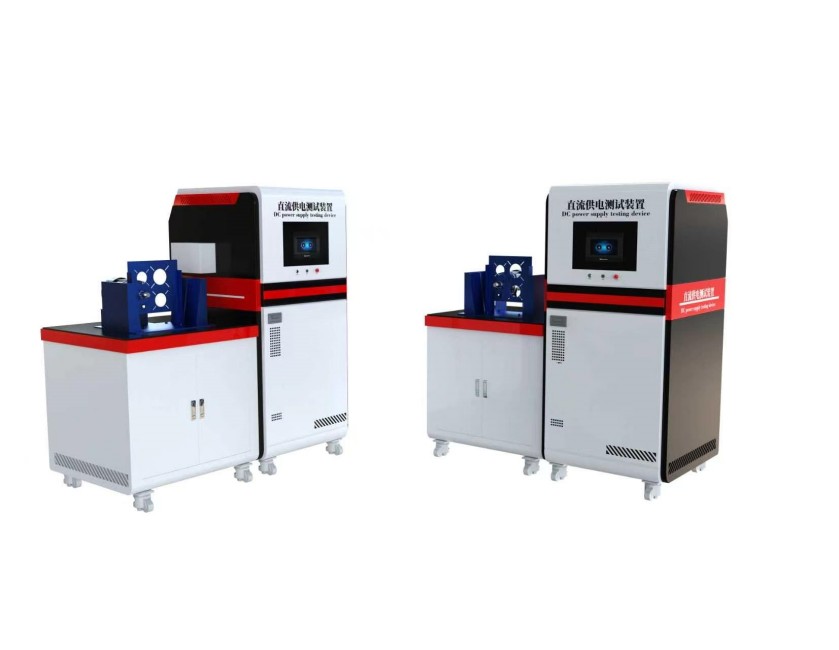

直流供电测试装置

一、仪器用途

本试验装置用于带电动机的医用 ME 设备安全验证，实现电机逐级加载过载保护试验、三相电机断相运行试验；支持带电热元件的 ME 设备同步联合试验，多项目连续不间断试验，可完成绕组温度稳态采集、负载闭环调节，兼容低压小电机棉布引燃替代测温法，验证电机热保护、过载保护、缺相保护性能。

二、参照标准：

符合GB9706.1-2020 13.2.13.2有电热元件的ME设备‌

三、技术参数

项目‌	‌技术说明‌
控制系统	PLC
操作界面	彩色7寸触摸屏，中英文切换；
供电输入	AC220V±10%，50Hz；，直流输出 0～110V（适配≤60V 直流低压电机试样）
电压精度	电压调节分辨率 0.1V，稳态电压控制精度≤±0.5% FS；可锁定在额定电压上限进行试验
电流采集	直流通道 0～20A 电流测量精度：0.2 级；采样频率：10Hz；支持驱动电流恒定工况维持
功率范围	单台试样电机适配功率 0.01kW～15kW；支持电机 + 电热元件同步加载，同时采集电机绕组与电热部件温度
转速采集	0～3000rpm，精度 ±1rpm
测温范围	室温～300℃；测温精度 ±0.2℃
数据记录	全程存储电压、电流、扭矩、转速、各点温度、时间曲线；自动生成试验报告，支持导出 PDF/CSV，记录每一级稳态下全部参数
安全装置	急停按钮，过载防护
电源	AC220V/50Hz（自适应宽电压）
