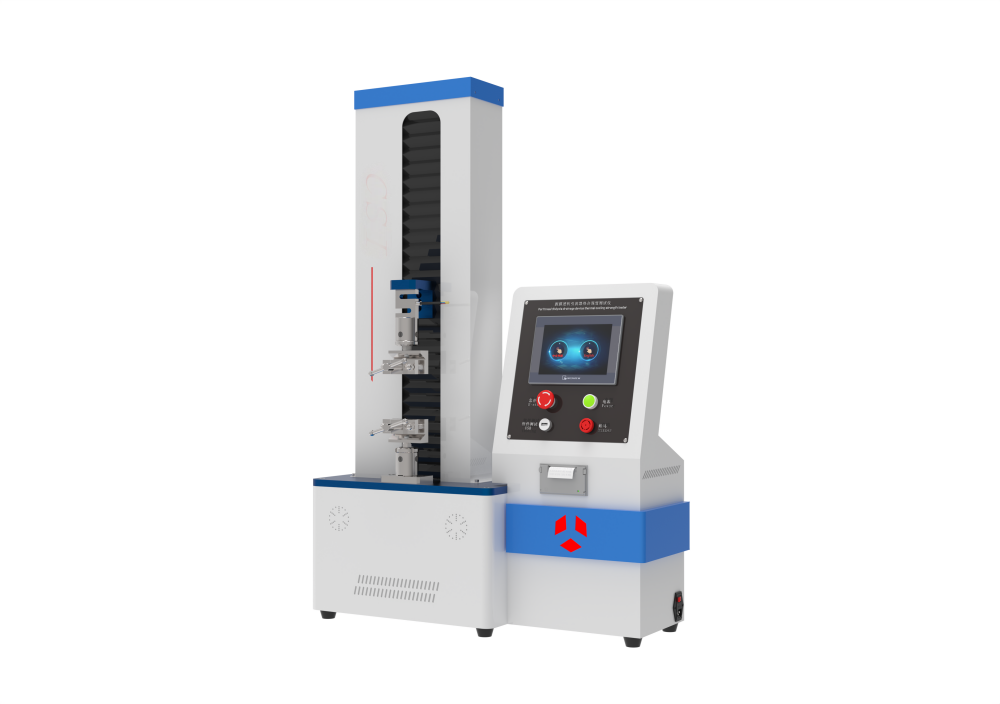

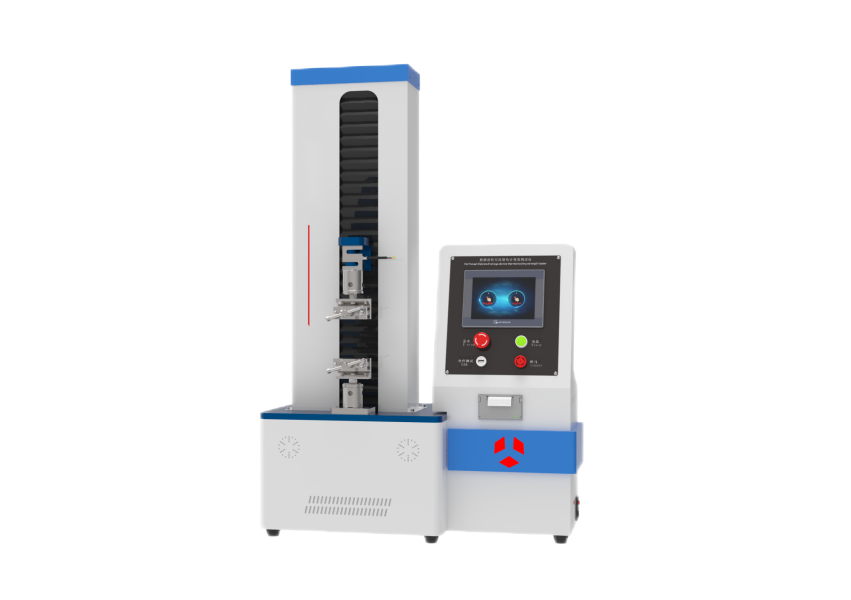

用途

腹膜透析引流器热合强度测试仪是用于评估腹膜透析引流器热合接头的强度的设备。腹膜透析引流器是一种用于治疗慢性肾衰竭患者的医疗器械，用于从患者的腹腔中移除废物和多余液体。

热合是将两个或多个材料通过加热和施加压力使它们融合在一起的过程。腹膜透析引流器通常由多层塑料材料制成，其中热合接头是连接不同部分的关键部位。

腹膜透析引流器热合强度测试仪通过模拟真实使用条件下的应力和环境，对热合接头进行力学测试和耐久性评估。它可以测量热合接头的强度、耐久性和可靠性，以确保在使用过程中不会出现破裂、泄漏或其他失效情况。

执行标准

YBB00122003

技术参数

控制系统：PLC;

操作界面：彩色7寸触摸屏，中英文切换；

测试行程：有效850MM；

力值范围：0-5KG,精度0.5%；

专业夹具1套；

高精度滚珠丝杆驱动运动，精度0.01MM；

高精度电机，无级调速；

测试速度范围：0-300MM/MIN;

夹持距离：50MM，可任意设置其他尺寸；

测试方法

本法适用于塑料热合在塑料或其他基材(如铝箔等)上的热合强度及塑料复合袋的热合强度的测定

试样制备材料:根据产品项下规定的热合条件，将试样在热封仪上进行热合。从热合中间部位纵向、横向裁取15.0mm士01mm宽的试样各5条。

复合袋:如图1 所示，在复合袋的侧面、背面、顶部和底部，与热合部位成垂直方向上裁取 15.0 mm0.1 mm 宽的试样总共10条，各部位取样条数相差不得超过一条。展开长度 100 mm1mm，若展开长度不足100mm土mm时，可按图2所示，用胶黏带粘接与袋相同材料，使试样展开长度满足100mmImm要求试样应在温度23 C土2C，相对湿度0%%环境中放置4小时以上，并在此条件下进行试验。测定法 取试样，以热合部位为中心，打开呈 180°，把试样的两端夹在试验机的两个夹具上，试样轴线应与上下夹具中心线相重合，并要求松紧适宜，以防止试验前试样滑脱或断裂在夹具内。夹具间距离为50mm，试验速度为 300 mm/min20 mm/min，若试样断在夹具内，则此试样作废，另取试样重做。

结果判定 试验结果，材料以纵向、横向 5 个试样的算术平均值，复合袋以不同热合部位 10 个试样的平均值作为该样品的热合强度，单位以N/15m表示。
