执行标准

GB/T1463、ASTM D792 纤维增强塑料密度和相对密度的测定方法

技术数据：

包括浮力法及几何法两种试验方法。

浮力法：适用于吸湿性弱的材料(不因吸湿而影响浮力测量精度的材料)

几何法：适用于吸湿性强的材料。

定义：

密度：单位体积材料在t℃时的质量称为t℃时的密度。

相对密度：一定体积材料的质量与同温度等体积的质量之比。也可定义为一定物质的密度与同样条件下另外物的密度之比。

国标步骤

方法一：浮力法

设备：天平（0.001~0.0001g） 支架 容器盛水用 金属吊丝＞0.125mm

试样准备：使用蒸馏水或去离子水，通过煮沸和冷却，充分除去气泡。

试样可为尺寸适中和任何形状，体积不小于1cm，表面和边应光滑，通常试样的质量为1~5g。

步骤：

1、 在空气中称试样的质量m1和金属吊丝的质量m3，至0.001~0.0001g。

2、 记录容器中水的温度23±2℃。

3、 将金属吊丝悬挂着试样全部浸入容器的水中，排除气泡。尽快称水中试样的质量m2(以减少试样吸收水)。至0.001~0.0001g。

4、 计算：ρt＝(m1×ρw)/(m1＋m3－m2)

方法二：几何法

设备：天平：0.001g 游标卡尺0.01mm

试样准备：制取具有规则几何形状的试样，称其重量。用测量的试样尺寸计算试样的体积，

试样的质量除以试样的体积即为试样的密度。

使用蒸馏水或去离子水，通过煮沸和冷却，充分除去气泡。

试样应为规则几何体，如长方体或圆柱体，其中一边不小于4mm，试样的体积必大于10cm3。

计算：ρt＝m/V 相对密度：dr＝ρt/ρr

标准做法：

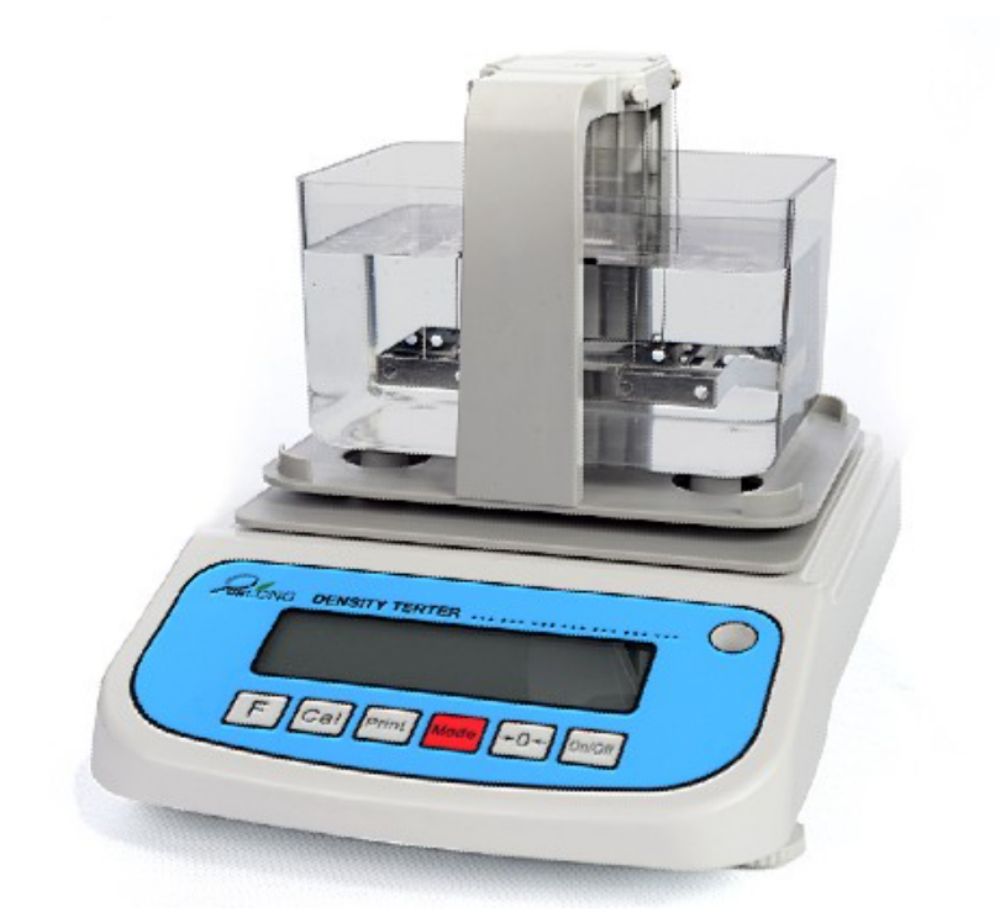

设备：比重计MZ-A150、夹子、干燥箱、干燥器、设定温度补偿

步骤：

1、 将试样放入干燥箱中烘干，后在干燥器中冷却至室温。

2、 将试样放置于测量台上，待稳定后，按memory键，屏幕上方会显示R1，则

表示已记录试样的空气中重量m1.

3、 用夹子将样品轻轻的放入水中吊篮上，期间可轻微摇晃消除附着在样品上的

气泡，待稳定后，秤量得m2，直接显示试样的密度。

计算公式如下： D=（m1×ρ水）/（m1－m2）

m1----试样在空气中的重量 m2----试样在水中的重量
