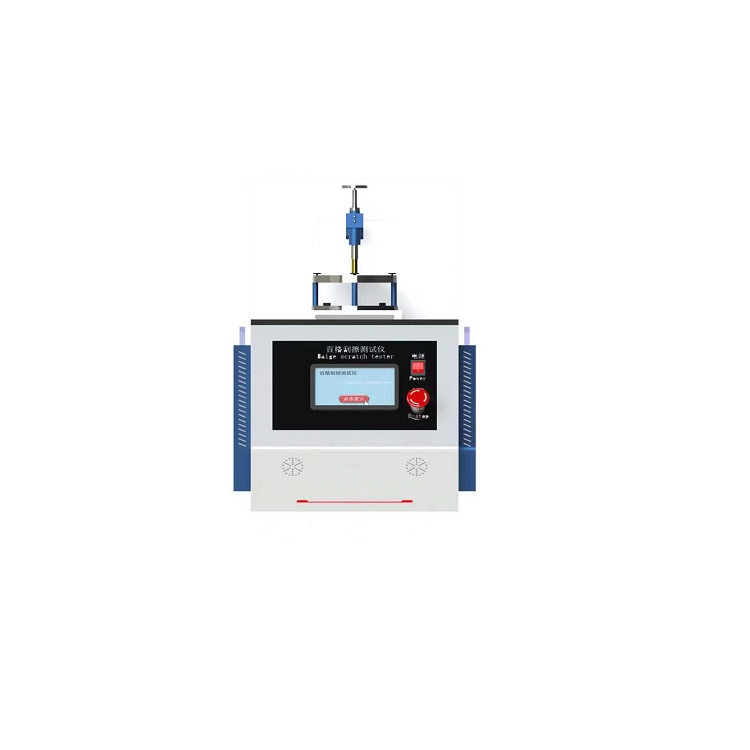

百格法刮擦测试仪

百格法刮擦测试仪

更新时间：2024-09-27
【产品简介】本仪器适用于各种汽车用内饰材料，如塑料、橡胶、皮革、织物、涂层材料、非涂层材料及

产品型号：JJ-110

产品价格：电议

产品品牌：觐嘉

电话图标 13120992305 图标 留言咨询 QQ图标 在线咨询

产品详情

百格法刮擦测试仪，百格刮擦测试仪，十字刮擦测试仪

一、产品介绍

百格刮擦测试仪是精密表面检测设备，广泛适配汽车、电子家电、印刷包装、建材等行业，稳定出具可对比的检测数据，助力把控产品外观品质与使用寿命。

优点

集成化操作系统，触摸屏按键设置，一键启动，自动监测，测试结束自动生成结果，一台设备满足多项测试，测试稳定，数据安全可靠

核心竞争力

操作简单方便，设备故障率低，使用检测元件，整机操作顺畅，误差小，使用年限长

数据显示

1.实时显示当前数据

2.测试结束停止、警报

3.内置大容量存储器，可存储不少于1000组测试数据



结构特点

通电即可使用，简单快捷实用，外观氧化处理

二、满足标准

GM 14688(A法)

GM 14688(B法)
PV3952、PV3974 大众汽车标准
GMW14688 通用汽车标准
VDA 621-411 油漆附着力
EN ISO 2409 涂料-涂层网格切割试验
ASTM/D 3359 胶带法测试涂层附着力的标准试验准则；

Q/LiA5400014-2023(V3)

Q/SQR S1-16-2016 奇瑞标准

Q/SQR T1-64 奇瑞标准

Q/LiA5400014-2023(V3)

GB/T 9286-97/ISO 2409ISO2409

GB/T 9279-2007/ISO 1518:1992

QCC SY051-2012

GB 9286-2021

三、关键参数

‌参数项‌

规格‌

控制系统

工业级PLC

操作界面

7寸彩色触摸屏，支持中英文菜单切换、实时动态显示及数据存储

操作方式

全触控操作，可设置、调用、修改测试程序

测试项目

百格法

电源

AC220V/50Hz自适应宽电压

功率

400W

试验片规格

80×50mm

样本厚度

0.5—20mm

标准载荷范围

5N,10N,15N

刮擦头

标配Ø1mm,可选择其他Ø0.5mm、Ø0.75mm、Ø1mm(Erichsen318)、Ø3mm、Ø5mm、Ø7mm可以任意选配5种规格

刻划速度

0-1000mm/min可任意设置

样品尺寸范围

小78*78MM
60*170MM

测试示意图


外形尺寸

约 430MM  宽660MM 高780MM

四、计量要求以及测试项介绍

标准号

建议计量内容

建议计量点

GB/T 9286-2021

标准载荷范围 砝码

5/10/15N

测试项

百格法

划网格后贴胶带撕扯，评判涂层与基材附着力强弱

五、标配物品以及用途

名称

数量

用途

参考图

主机



1台

设备整机发货，无需安装，通电通气即可使用


电源线

1根

设备连接插座使用

/

说明书

1份

介绍设备使用方法以及保养等注意事项

/

操作视频电子版

1份

手把手指导操作流程，学更方便

/

合格证及保修卡



1份

出厂质检，质保服务

/

铭牌

1个

记录设备整体信息

/

六、满足标准其他测试项的仪器完整资料可咨询销售

标准号以及测试项

仪器名称


GB 9286-2021



电动划格试验仪




GB 9286-2021



多功能刮擦测试仪




七、应用场景与行业需求

使用单位

产品性能

制造业生产质检

出厂前的性能验证，确保符合标准

汽车零部件加工厂

漆面、电镀层性能核验，匹配整车外观耐久标准

‌第三方检测机构

用于产品，提供合规报告

科研机构

配方工艺对比试验，优化涂层附着与耐磨性能

八、使用注意事项

试样准备

待测工件表面清洁干燥，无油污灰尘，放置平稳贴合台面

‌校准维护‌

定期更换划刀刀片，校验施压力度，保证划线尺寸标准、数据稳定
