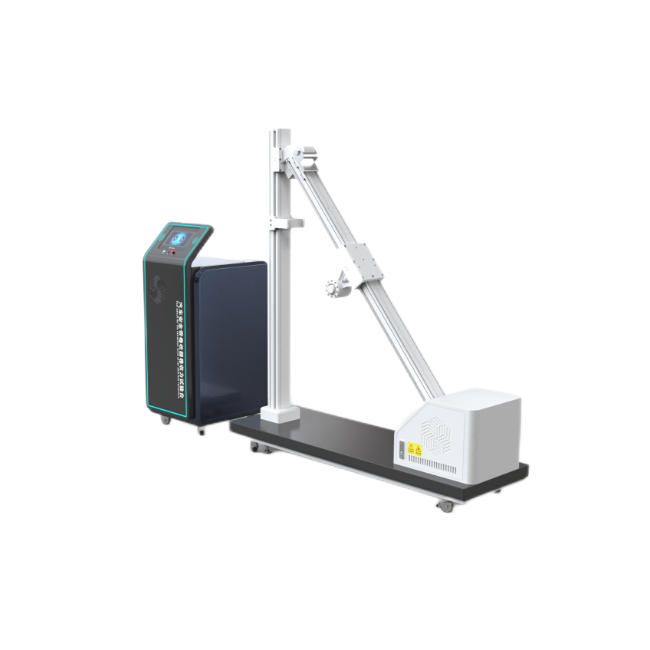

一、 仪器用途

本仪器用在汽车安全带之卷收器，其拉出力及卷收力之测试，以检验卷收器之品质，判定卷收器之允收标准。

      仪器特点

1、多自由度调节装置；
2、可实现任意安装位置试件的卷收力试验；
3、力传感器安装方式灵活，位置可调；
4、工控机与伺服控制方案，利于运行平稳，并易于维护；
5、结构紧凑、重心低，利于台身稳定。

二、适用标准

      GB 14166-2013 机动车乘员用安全带、约束系统、儿童约束系统和ISOFIX儿童约束系统

      JIS D-4604：1995 汽车零件：安全带

三、技术指标

使用环境温度:0℃~40℃，相对湿度不过70%RH

织带位移:拉出长度(全拉出)

回卷长度:全长的25%+50mm;

力传感器:量程0-200N，精度:0.3%FS;

位移测量精度:<±0.5mm;

驱动形式:伺服电机驱动;

控制方式:PLC控制;

卷收器安装角度:0-30°可调;

显示设定方式:7吋彩色触摸屏;

数据存储:系统内存或U盘

四、试验方法

1）根据安全带的类型和安装角度信息，通过控制器调节角度调整架与地面之间的倾角;

2）将待测试安全带的卷收器固定点安装在卷收器固定部上，将述卷收器固定部调节至预定高度，以使安全带的织带拉出的全长为织带有效长度,

3）将安全带的导向环安装在万向夹具上;

4），将量好长度的织带通过织带牵拉机构的织带夹具夹住，织带自由端多余的部分通过织带牵拉机构的气动夹具固定;

5）通过控制器控制第三驱动机构以设定好的速度将织带全部从卷收器中拉出:

6）当力传感器判断出织带全部拉出时，第三驱动机构以预定速度反向运动以使织带回卷进卷收器;

7），当卷入的织带长度为织带有效长度的25%±50mm时，记录力传感器测得的卷收力值。
