一，满足标准：

GB/T 41480-2022《门和卷帘的防烟性能试验方法》的要求。

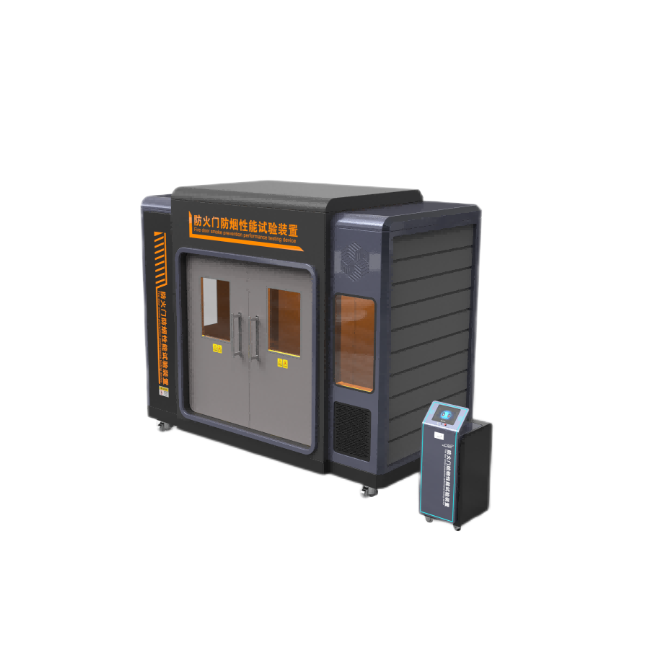

二，设备功能要求：满足防火门防烟性能试验的检测要求。

三，技术参数：

1 量程、分辨力、偏差：压力测控范围量程不小于-100～100Pa，精度± 5%，压差测量精度±5Pa 或测量值的±10%，以差异较小值为准；流量测控：量 程不小于 55m³/h，精度±1m³/h；温度测量范围：不小于 0～300℃,共 12 个测 温点，精度±5℃。

2 设备配置及相关参数要求：

3. 试验装置炉膛开口尺寸不小于 3m³4m，炉体内深度大于 700mm。

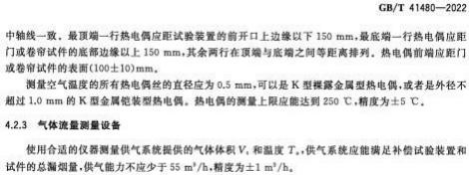

4. 炉内温度测量系统：测温热电偶采用 K 型金属铠装型热电偶，数量为

12 支，外径≤1.0mm；热电偶热接点到试样热接面距离为（100±10）mm ；热电 偶位置可灵活调节，以满足不同标准的测温要求。

5.炉体结构：内侧为 SUS304 不锈钢，外侧为槽钢+厚度不小 5mm 的 Q235 钢板，焊接后刷防锈漆和高温保护漆，中间带有保温层，保温材料厚度≥75mm; 提供试验装置炉体结构图及说明。

6. 供气系统：可满足补偿试验装置和试件的总泄露量。

7. 加热系统：采用循环空气加热。

8.软件系统要求：

8.1 温度显示：可显示各测温点的即时温度、平均温度， 升温曲线的上 下限，以及实际平均温度曲线，显示精度为 0.1℃。

8.2 压力显示：可显示试验炉内压力，显示精度为 1Pa。

8.3 操作界面可显示：环境温度下测试炉膛和支撑或者关联结构的泄漏 率（Qapp(20)+Qsup/assoc(20)）；环境温度下的总泄漏量（Qt(20)）；200℃温度下的总泄漏量（Qt(200)）；200℃温度下的装置和支撑或关联结构的泄漏量 （Qapp(200)+Qsup/assoc(200)）；（q=qd/(Ta+273.15) ³ [k(Pa+Pm)-3.795³10-3 ³Mw³PH20])的计算结果。

 8.4.系统可记录测试过程的温度曲线、压力曲线、测试时间等信息； 可 保存、查询、打印测试数据及曲线。并提供软件界面及操作说明。

8.5 配备图形工作站（配置 CPU 不低于主频 3.2GHz 处理器性能，不低 于 32G 内存或以上/500G SSD X1+1T SATA 硬盘或以上/DVD-RW/23 英寸 LCD 显示 器，配备正版操作系统及文字处理软件。快速输出设备具备打印功能）

四，设计的特殊要求（安全防护等）：

1 试件框：采用型材+钢板，耐高温密封胶密封钢板与型材接缝，提供 与设备配套的框架 3 套，框架中用于安装样品的洞口尺寸分别为 2.1m³2.4m、

2.4m³2.7m、3.0m³3.0m。

2 试 验 装 置 整 体 泄 漏 量 ： 在 炉 内 压 力 为 50Pa 条 件 下 ， Qapp(20)+Qsup/assoc(20) 不过 7m3/h。

3 检测常温下试件的泄漏量时，一次试件安装，可以实现试件两个被测 面的泄漏量的检测。提供可产生正压与负压的供气系统产品图或产品图纸和供气 系统的正负压供气说明。

4 设备材质要求：应具备耐高温耐腐蚀耐压等特性,能有效地延长设备使 用寿命并保护试验员试验过程中的人身安全。

五.验收方式：

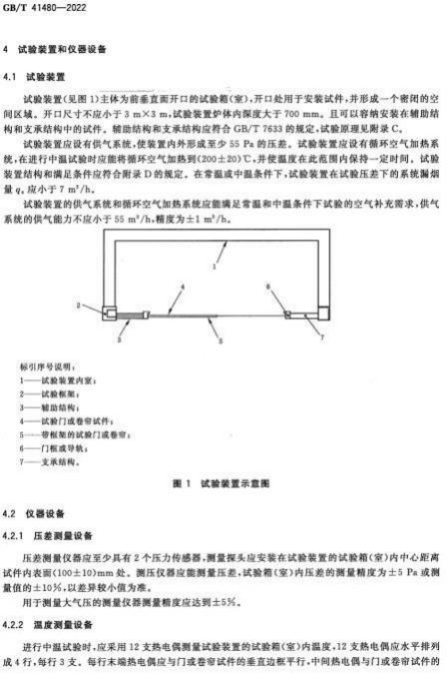

5.1 设备应符合 GB/T 41480-2022《门和卷帘的防烟性能试验方法》试验要 求。

5.2 设备到货后经招标人确认，再进行安装调试至正常运行后，委托当地省 级及以上计量机构进行检定/校准。计量费用由供应商支付。（检定/校准参数： 温度：温度点 20±10℃、200±20℃, 精度±5℃; 压力：精度±5Pa；流量计： 精度± 1 m³/h）

5.3 设备完好，配件齐全，安装调试，经样品测试后各项功能正常使用。

六，售后技术服务：

6.1 免费安装调试并进行人员操作培训；

6.2 根据技术协议规定验收合格后进入免费保修期，并对设备提供至少一年 免费保修服务；

6.3 终身维护服务，仅收取材料费；终身免费为用户提供软件升级服务。
