一、仪器用途：

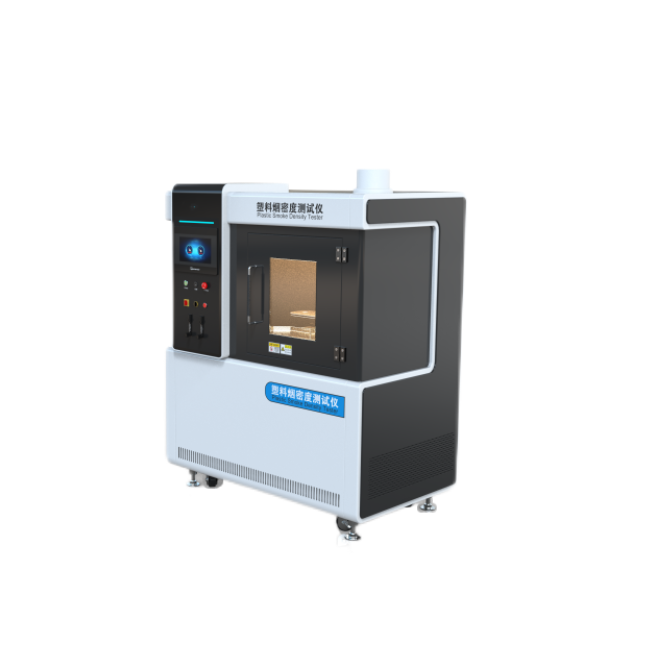

塑料燃烧性烟密度测定仪是依据标准GB/8323.2-2008中规定的技术条件而研究研制的一种测定烟密度的测试设备，本标准适用于测定塑料燃烧时产生烟雾的比光密度，并以比光密度为试验结果。它用于评定在规定条件下塑料的发烟性能。

符合GB8323.2-2008《塑料-烟生成-第二部分：单室法测定烟密度试验方法》以及ISO5659.2-2006《塑料-烟生成-第二部分：单室法测定光密度》试验标准。整个仪器由密闭试验箱、光度计测量系统、辐射锥、燃烧系统、点火器、试验盒、支架、测温仪表以及烟密度测试软件组成；电路采用单片机开发，技术含量高、性能稳定。此仪器适合于有的塑料，也可适用于其他材料的评估(如橡胶、纺织品覆盖物、涂漆面、木材和其他材料)，被塑料行业、固体材料行业之生产工厂以及科研试验单位广泛使用。

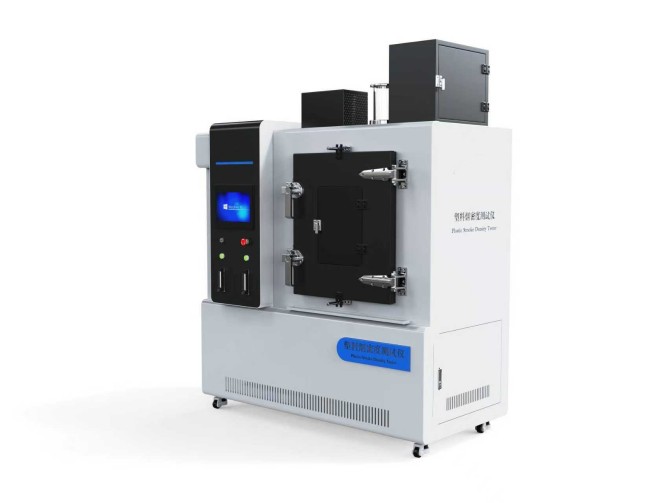

二、试验箱：

前门安装有视窗和可挡住视窗的活动的不透明遮光板，方形箱体底面安装有防止压的爆破铝箔片，顶部安装有箱体内部压力调节装置。

主要技术参数：

内尺寸：高914±3mm，宽914±3mm，深610±3mm；

外尺寸：高1680mm，宽1450mm，深850mm（此尺寸仅作参考）

材质：1.5mm钢板制作，外烤米白色静电漆，内烤黑色漆。

三、光电测量系统：

1、光源：为6.5V的白炽灯，光波长400~750nm

2、接受器：为硅光电池 ，透光率0%为无光线通过，透光率光无遮挡完全通过。

四、辐射锥：

1、辐射锥：由额定功率为2600W的加热元件组成，能在样品表面中心提供10KW/m2~50KW/m2辐射强度。

2、辐射锥加热器：由独立的电源供电变压器功率3000W，为单相隔离变压器温度控制器，可控硅控制。

3、热流计：量程为50 kw/m2,接收辐射面积直径为10mm的平坦区域，采用水冷降温。

4、点火器：点火器喷嘴由Φ4.0mm孔径铜管制成，火焰长度、水平测量时为30mm。

五、燃烧系统：由稳压阀、过滤器、调节阀流量计、燃烧器组成。

1、燃气为纯度95%以上的丙烷

2、燃烧器：由点火器和喷嘴组成，喷嘴高于试样上表面10mm的水平位置，并置于试样中心位置

六、整机性能：

1、测量范围：0.0001—；（烟密度）0—924六档自动换挡

2、测量范围：0-；

3、测量精度：±3%；

4、工作电压：200-240V   50Hz;

5、环境湿度：室温-40℃

6、相对温度：≤85%；

7、工作环境：仪器运行时，应避免强光直射、并无强制空气流动现象。

七、测量软件：基于WINDOWS XP操作界面、LabVIEW风格。显示透过率与时间曲线。
