使用范围

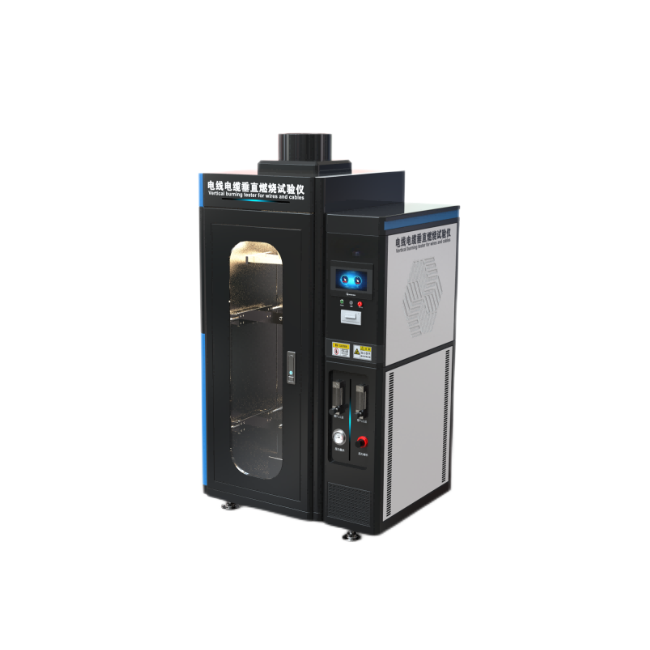

单根电线电缆垂直燃烧试验仪主要针对导体直径大于8mm(截面积大于0.5mm2)或小于8mm(截面积小于0.5mm2)的单根电线电缆的可燃性能进行评定。适用于照明设备、低压电器、家用电器、机床电器、电机、电动工具、电子仪器、电工仪表、电气连接件和辅件等电工电子产品及其组件部件的研究、生产和质检部门。

产品功能特点

是采用规定尺寸的本生灯 (Bunsen burner) 和特定燃气源 ( 丙烷 ) ，按一定的火焰和一定的施焰角度对呈垂直状态的试品定时施燃，以试品点燃、燃烧的持续时间和燃烧长度等来评定其可燃性及着火危险性。

设计标准

GB/T18380.11-2008、GB/T18380.12-2008、GB /T18380.21-2008、GB/T18380.22-

2008、GB/T5169.14-2007

适用标准

IEC60332 、 GB/T19666-2005、  GB12972 、 GB13033 、  MT818、MT386、ISO5656

主要技术参数

1.燃烧器：内径Φ12mm ± 0.5mm（符合GB/T18380.11）及内径Φ9.5mm ± 0.5mm（符合GB/T18380.21）本生灯各一个

2.试验倾角： 45°

3.火焰：20mm ± 2mm 到190mm±1mm可调

4.施焰时间: 0-999.9s±0.1s可调

5.持焰时间: 0-999.9s±0.1s，自动记录，手动暂停

6.燃烧气体: 95% 丙烷气( 一般情况可采用液化石油气代替 )

7.流量压力：带双流量表及压力表（燃气及空气）

8.温度测试范围：0~1000℃

9.火焰温度要求：从100℃±5℃升到700℃±3℃的时间在45秒±5秒之内

10.火焰应连续燃烧试样，火焰燃烧时间T设定范围0.1-999.9（秒）连续设定；

11.测温热电偶：Φ0.5mm进口铠装热电偶（K型）

12.试验过程：试验程序自动控制，无独立抽风

13.燃气：采用高纯度丙烷气或石油液化气（用户自备）；

14.被试验电线电缆长度：600±25mm；

15.被试验电线电缆外径：导体直径大于0.8mm或截面积大于0.5mm2

16.本装置应安放在不通风且温度为（23±10）℃的环境中进行试

17.转换开关可根据实际需要选用手动或自动；

18.燃气流量范围：0.1-1L/min；

19.空气流量范围：0.1-1m3/h

20.燃烧喷灯标准功率：1KW;

21.电源电压：220V/50Hz

22.箱体材料：不锈钢机箱 外表无焊点工艺

23.工作室尺寸：300x450x1200mm（0.16立方）；

配置清单

1说明书 份 1

2燃烧箱 台 1

3接物盘 件 1

4保修卡 份 1

5合格证 份 1

6不锈钢块规 个 1
