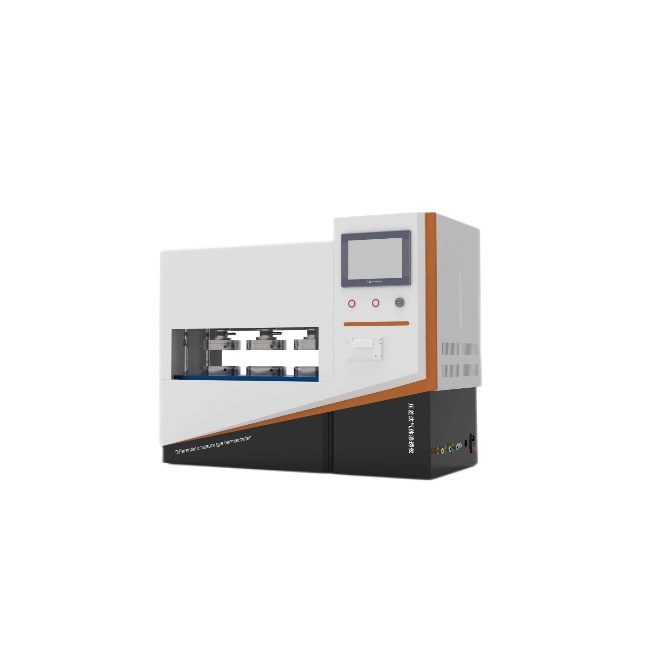

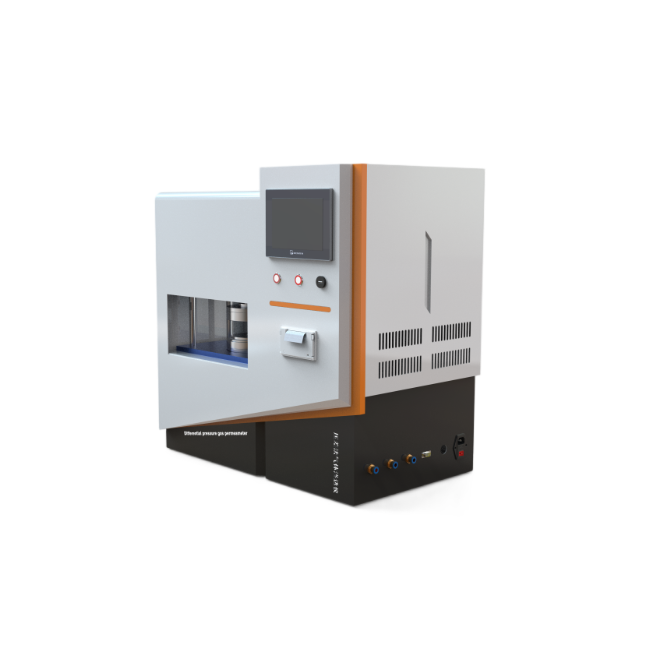

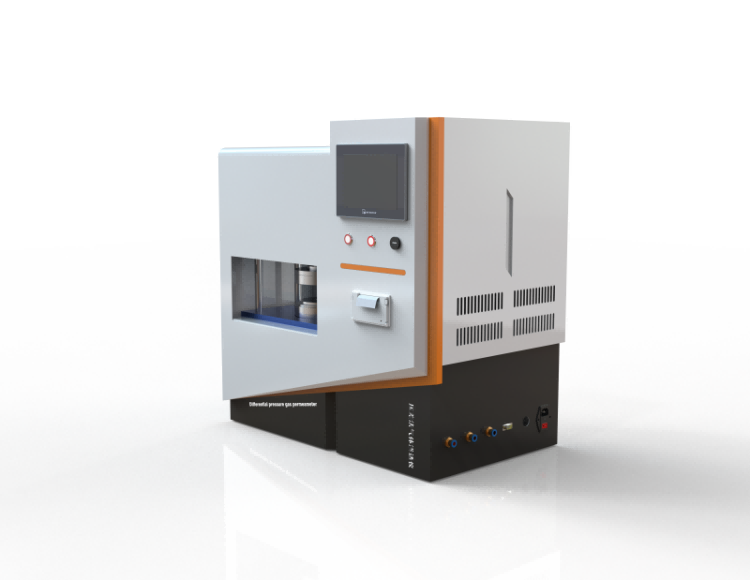

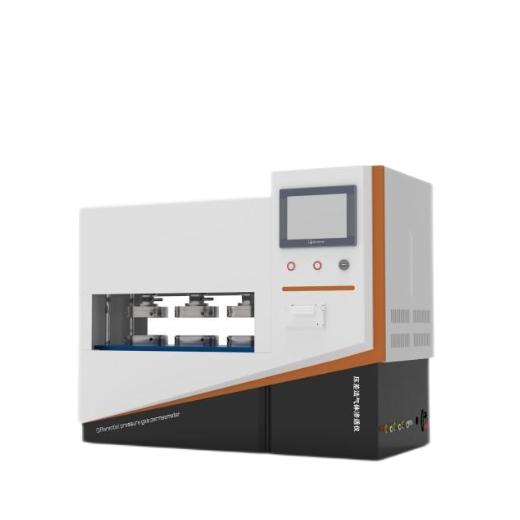

压差法气体渗透仪基于压差法的测试原理是一款用于薄膜试样的气体透过率测试仪适用于塑料薄膜复合膜高阻隔材料片材金属箔片橡胶轮胎气密性渗透膜等在各种温度下的气体透过率透过量

 一执行标准：

ISO 15105-1 塑料--薄膜和薄板--透气率的测定--第1部分：差压法

ISO 2556 塑料 在大气压力下薄膜和薄板的气体透过率的测定 测压法

GB/T 1038 塑料薄膜和薄片气体透过性试验方法 压差法

ASTM D1434 测定塑料薄膜和薄片的透气性的标准测试方法

JIS K7126-1 塑料薄膜和薄板 气体传输率的测定 第2部分压差法

YBB00082003 气体透过量测定法

GB/T 1038.1-2022

二产品特点

1可同时测定试样的气体透过率透过量

2宽范围温湿度控制满足各种试验条件下的测试

3测试量程可根据需要进行扩展满足大透过率测试的要求

4可进行任意温度下的数据拟合轻松获得条件下的试验结果

5支持有毒气体及易燃易爆气体的测试

6提供标准膜进行快速校准保证检测数据的准确性和通用性

7配备USB通用数据接口方便数据传递

三设备参数

彩色触摸屏 7寸中英文切换至少2种语音

控制系统：PLC

电源：220V,10A

压力传感器：-100-0Kpa和0-600Kpa精度0.5%0-10V输出 数量各3套可选择更高精度0.1%

精密调压阀 0.005-0.4Mpa

操作界面：中英文切换

外置真空泵：1升150W,220V

高压气管若干直径5mm6mm8mm均耐高温配接头

测试腔：3工位上下腔有控温功能温度室温+100度内三个工位独立控制并试样不同尺寸分别为外径 5075100mm 尺寸的试样

试样直径： 5075100mm 尺寸试样

样品夹持力范围：每个工位全自动夹持0-200kg

每工位内置温度传感器3套

气体范围：O2 N2CO2等气体均可加热气体气源用户自备

环境温度：23°C  湿度40%-60%

可选择性配置笔记本电脑1台

标配恒温槽:15L---温度室温+99度

外形尺寸：850*480*510mm

四测试原理

采用压差法测试原理将预先处理好的试样放置在上下测试腔之间夹紧首先对低压腔下腔进行真空处理然后对整个系统抽真空当达到规定的真空度后关闭测试下腔向高压腔上腔充入一定压力的试验气体并保证在试样两侧形成一个恒定的压差可调这样气体会在压差梯度的作用下由高压侧向低压侧渗透通过对低压侧内压强的监测处理从而得出测试样的各项阻隔性参数

五应用领域

薄膜：适用于各种塑料薄膜塑料复合薄膜纸塑复合膜共挤膜镀铝膜铝箔铝 箔复合膜等膜状材料的气体渗透性能测试

片材：适用于各种工程塑料橡胶建材等片状材料的气体渗透性能测试如PP片材 PVC片材PVDC片材

多种不同气体：适合于多种气体的透过率测试如氧气二氧化碳氮气空气氦气等

易燃易爆气体：适用于各种薄膜对易燃易爆气体的阻隔性能测试

生物降解膜：用于测试生物降解膜的透气性能如淀粉生物降解袋等

航空航天用材料：用于航空航天用材料的气体透过率测试如飞-气囊的氦气透过性测试

纸及纸板：用于纸及纸塑等复合材料的透气性测试如烟包铝箔纸利乐包装片材方便面纸碗一次性纸杯等

漆膜：用于基材上涂覆油漆薄膜的透气性测试

玻纤布玻纤纸等材料：适用于玻纤布玻纤纸等材料的透气性测试如特氟龙漆布特氟龙高温布氟硅胶布等

化妆品软管片材：适用于各种化妆品软管铝塑管牙膏管片材的气体透过性测试

各种橡胶片材：适用于各种橡胶片材的透气性测试如汽车轮胎透气性测试
