一、设备特点

1、采用精密挂式酒精喷灯和酒精灯及试样架各一套。

2、记录时间有三个计时器：燃烧时间、明焰时间和炽燃时间。

3、设定好燃烧时间，燃烧时间自动计时，到达后自动停止。

4、燃烧时间停止后，会自动跳转到明焰时间，并自动计时，点动停止，记录数据定格于显示屏。

5、明焰时间停止后，会自动跳转到炽燃时间，并自动计时，点动停止，记录数据定格于显示屏。

6、喷灯火焰高度可调节。角度可调整。

7、“旋转式” 样架固定装置。

二、执行标准

MT 181-1988《煤矿井下用塑料管安全性能检验规范》

MT 558.1-2005《煤矿井下用塑料管材 第1部分 聚乙烯管材》

MT 914-2008《煤矿用织物整芯阻燃输送带》

MT113、MT164、MT165、MT383-1995、MT147、MT141、MT157、MT191、MT449、MT450、MTT98等标准

GB/T3685-1996《输送带酒精喷灯燃烧性能规范和试验方法》

GB16413-1996《煤矿井下用玻璃钢制品安全性能检验规范》

三、设备参数

控制系统：PLC

操作界面：彩色7寸触摸屏，中英文切换

燃烧时间：0～999.9秒任意设置, 精度±0.01秒，标准采用30秒。

明焰与炽燃时间计时器：0～999.9秒，精度：±0.01秒。

试样尺寸：长360mm × 宽50mm × 厚度5~10mm。

工作电源：AC220V；50Hz；50W。

燃烧试验箱内部尺寸：660×660×1000(mm)3。

燃料：5%GB338甲醇和95%GB394乙醇混合物V/V。

材质全部用不锈钢制作。

外形尺寸：665×665×1300(mm)。

9、重量：约45Kg。

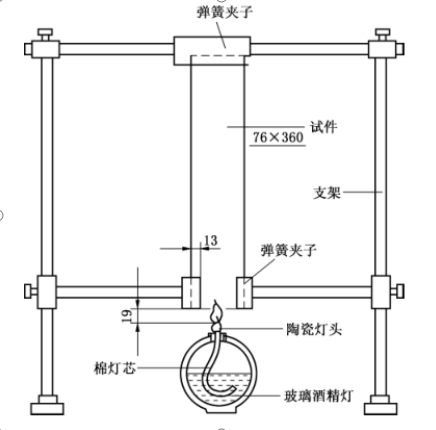

四、设备测试结构原理示意

该仪器主要由酒精喷灯燃烧器、燃烧器底座、试样架、燃料瓶、燃烧试验箱、排烟系统六部分组成

适用于煤矿用阻燃输送带、煤矿井下用聚合物制品、煤矿井下用塑料管、煤矿井下用橡胶管、液压支架用软管及软管、煤矿用钢丝绳牵引输送带、煤矿用钢丝绳芯输送带、煤矿用带式输送机橡胶缓冲托辊等阻燃性能测定，是煤矿用非金属制品煤矿用风筒、风筒涂覆布、运输带、管材、塑料网、电缆、玻璃钢制品、仪器仪表非金属外壳及煤矿用产品非金属材料配套件等阻燃性能试验必需设备。

五、配置清单：

主机   一台

火焰尺 一把

电源线    一根

产品合格证   一张

产品使用说明书   一份

产品画册  一份
