一、设备特点

1）使用高精度电流、电压变送器，响应快、精度高。

2）一键测试，安装好试样，只需按一个键，就可以快速测试，仪器带USB接口，可以用U盘对测试结果导出来。

3）结构紧凑，节省空间的设计，使用简单。

4）采用触摸屏控制,人机互动好,操作简单。

二、产品介绍:

1）主要用途

胸腔特点

在正常情况下，脏层胸膜和壁层胸膜表面有一层很薄的液体，在呼吸运动时起润滑作用。任何因素使胸膜腔内液体形成过快或吸收过缓，均可产生胸腔积液，如肺、胸膜和肺外疾病等

2）测试原理

 仪器通过模拟肺的呼吸模拟胸式呼吸实现模拟人体胸膜腔系统，在左右模拟肺管上通过可控制阀门开度模拟肺产生气胸的严重程度，在胸腔外部通过蠕动泵添加试验液体模拟液胸的状态。外部控制阀门的排气状态模拟气、液胸好转是胸膜腔压平衡的状态。

胸腔仿真模型，通过数据模拟分析，模拟肺部积液、漏气等病理模型

三、主要参数

控制系统: PLC+Windows ;

操作界面: 彩色15吋

人工模拟肺：潮气量：500ml

呼吸频率：10次/min  ~ 40次/min

呼气时间：0~10s   （可设置和呼吸频率匹配）

吸气时间：0~10s   （可设置和呼吸频率匹配）

呼吸暂停时间：0~10S可设置

呼吸波波形：正弦波

压差测量范围:   -20~ 20Kpa,精度士0.5%

一般正常胸膜腔压：平静呼气未胸膜腔内压约为-0.665-0.399kPa（-5-3mmHg），

平静吸气未胸膜腔内压约为-1.33--0.665kPa（-10--5mmHg）

用力吸气胸膜腔内压可下降 至：-11.97kPa（-90mmHg）

用力呼气胸膜腔内压可升高到：14.63kPa（110mmHg）

 试验舱环境温度：37℃±2℃

湿度测量范围:   20%-RH,精度士3%

温度测量范围:   0-100℃。精度士1℃

蠕动泵：模拟液肺用

电磁控制阀门：

呼出管路加装保温材料

工作电源:  220V 50Hz;

外形尺寸:

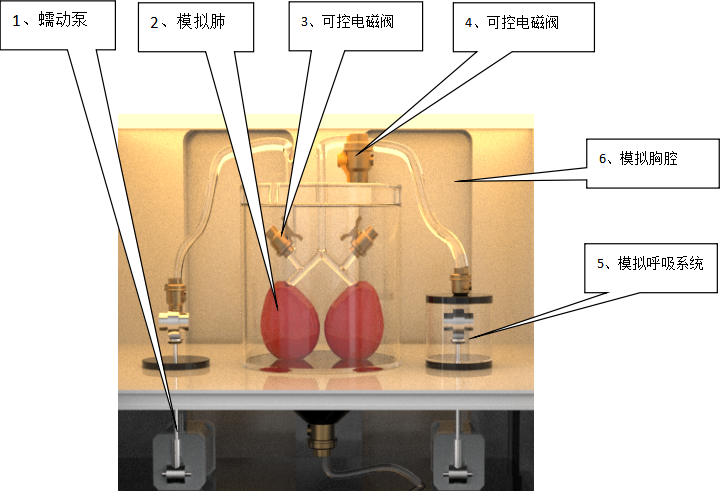

四：设备测试原理示意

技术补充：

1、 蠕动泵：通过蠕动泵加注模拟试验体液，模拟人体液胸状态

2、 模拟肺：模拟人体肺

3、 可控电磁阀：模拟人体肺产生气胸产生和愈合

4、 可控电磁阀：模拟人体气胸愈合过程中胸腔膜内压的平衡

5、 模拟呼吸系统：模拟肺呼吸动力装置

6、 模拟胸腔：模拟人体实际胸腔
