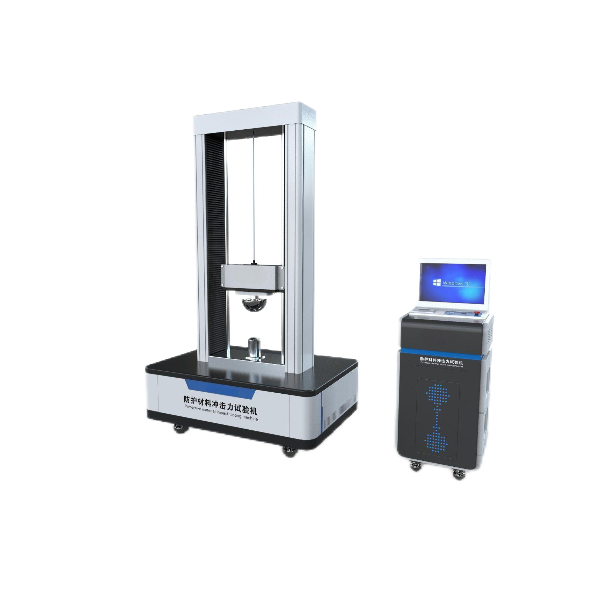

一、设备特点

1、 采集部分采用行业的高压电陶瓷测力传感器分辨率极高,相应速度块,重复性好

2、 控制部分采用Windows控制系统，彩色液晶屏中文显示,

3、 面板式打印机输出试验结果,操作简单,可靠性

二、仪器用途：

用于测试摩擦防护服装、体育用护胸护背、防震手套等材料缓冲能量的测定经受一次冲击测试同时测量传递力

测试标准

GB/T 24278

EN 1621-1

EN1621-2

EN 1621-3:摩托车防护胸冲击防护冲击力

EN 388-2016:6.6

EN 13594-2015:6.9(EN 1621-1):手套等材料冲击缓冲防护性能冲击力

BS EN 14021:2003 越野摩托车用石盾 冲击力

三、测试说明

1、测试对象：护胸、护鐾、护膝、护肘、减震手保护等材料

2、测试类型：导向落下

四、技术参数

计算机软件功能:计算机控制试验过程，自动显示、处理、保存存试验数据、打印试验报表

冲击方式:导向落下

测力范围:0~60000N

冲击有效高度：300~1200mm

力传感器:精密压电式

频率响应范围:5----1000HZ

机器基座：水泥基座1000kg客户自备也可用螺丝镶入地面

提升装置:电动提升，并且有上下限位

主机外形尺寸:长860mm*宽670mm*高2300mm

 五、试验机配置

 电磁提升装置一套，负责提升冲击锤头

冲击锤头和:

1EN 388-2016:6.6、EN 13594-2015:6.9EN 1621-1:手套等材料冲击缓冲防护性能冲击力

1.落体重2500±10g，冲撞动能5J200mm

2.冲击头:平面型40*80，边角R5±1

3.砧台:凸圆弧面，R100*Φ100。

2GB/T 24278-2019、EN 1621-1:摩托车护具冲击力吸收冲击力

1.落体重5000±10g，冲撞动能50J1000mm

2.冲击头:平面型40*80，边角R5+1:

3.砧台:头部半球R 50+1mm*圆柱Φ100，高度:180+20mm。

3EN 1621-2、EN 1621-3:背部冲击防护、护胸冲击防护冲击力

1.落体重5000±10g，冲撞动能50+1.5J1000mm

2.冲击头:斧形L(160+2)*顶宽(50+1)*斧刃半球半径12.5±0.112.5±0.1

3.砧台:顶部弧面，R150*Φ100，高190+20。

4EN 1621-3:摩托车防护胸冲击防护冲击力

1.落体重5000+50g，冲撞动能50+1.5J1000mm

2.冲击头:圆柱形(半球形冲击头):直径25及前端半球R25±1

3.砧台:顶部弧面，R150*Φ100,高190±20

5BS EN 14021:2003 越野摩托车用石盾 冲击力

1.落体重1000+50g，冲撞动能10±1J

2.冲击头:圆柱形(半球形冲击头):直径25及前端半球R12.5±0.1

3.砧台: 顶部弧面，R150*Φ100,高190±20

 主机一台

说明书1份

保修卡 1份

合格证1份

扳手1套
