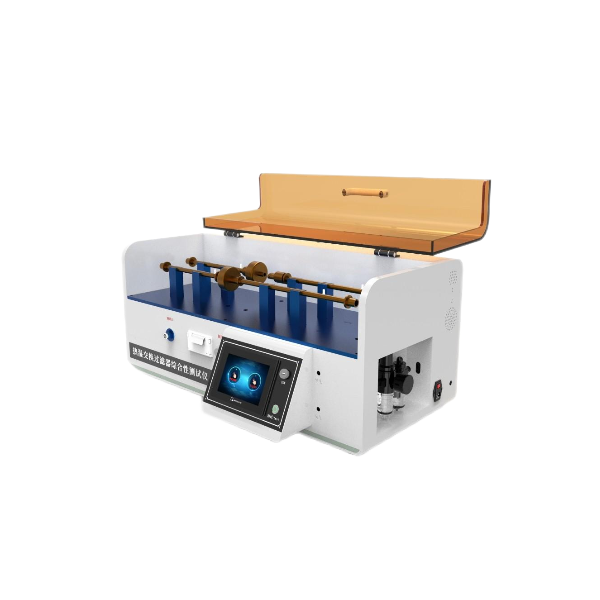

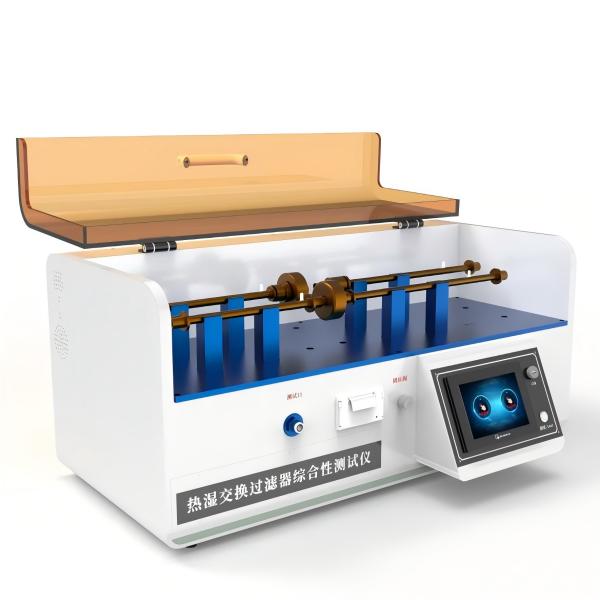

热湿交换过滤器综合性测试仪含压降、泄漏、顺应性
更新时间:2025-04-19产品型号:JJ-Z386
产品价格:电议
产品品牌:觐嘉
产品详情
热湿交换过滤器(HME)综合性测试仪是用于评估HME过滤器核心性能的设备,主要包含压降、泄漏和顺应性三大测试模块,其技术原理、测试标准及操作流程
一、核心测试功能
压降测试
目的:测量气体通过HME时的阻力,反映患者呼吸负担。
测试原理:在标准流量(成人30 L/min,小儿10 L/min)下,通过差压传感器测量过滤器入口与出口的压力差。
标准要求:ISO 9360-1及YY/T 0735.1规定,30 L/min流量下压降需≤5 cmH₂O(成人)或≤3 cmH₂O(儿科),过高会导致呼吸肌疲劳。
技术要点:需控制气流温湿度(23℃±2℃),并通过空载管路压降校准结果。
泄漏测试
目的:检测过滤器密封性,防止气体泄露引发治疗剂量不足或污染。
测试方法:
正向压力法:施加30 cmH₂O压力,监测1分钟内压力衰减,泄漏量需<50 mL/min(EN 14683标准)。
负压法:模拟-20 cmH₂O负压,检测气体渗入量(适用于带呼气阀的HME)。
判定标准:YY/T 0735.1要求泄漏率≤2 mL/min(7 kPa压力下)。
顺应性测试
目的:评估过滤器在压力变化下的容积形变能力,影响潮气量精度。
测试原理:向密封的HME通入空气至7 kPa±0.35 kPa,记录需空气体积(需扣除系统管路顺应性)。
参数要求:结果以mL/cmH₂O或mL/kPa表示,高顺应性可降低死腔影响,理想值≥0.8 mL/cmH₂O。
二、设备技术特点
模块 | 关键技术 |
控制系统及界面 | PLC可编程控制器+7寸触摸屏(中英文界面),支持参数自定义及自动测试流程 |
流量计范围 | 流量计:0-200ml/min和200L/min,精度±2%; |
数据输出 | 机载打印机实时输出测试报告,支持数据存储与导出 |
接头设计 | 适配15/22 mm标准呼吸管路接头 |
压力传感器 | 0-50Kpa和0-100kpa 485通讯 精度±0.1%FS; |
调压阀 | 进口调压阀:美国BELLOFRAM; |
流量控制器 | 质量流量控制器:进口日本0-3SLM ,精度±2%FS |
压差传感器 | 0-10V输出,0-1Kpa,精度0.2级; |
外形尺寸 | 1000×480×450(mm) |
电源/功率 | AC90V-240V/50Hz(自适应宽电压),70W; |
三、执行标准与测试流程
主要标准:ISO 9360、ISO 23328、《YYT 0735.1-2009 麻醉和呼吸设备湿化人体呼吸气体的热湿交换器(HME)。
操作流程:
压降:连接流量计→校准空载压降→加载HME→记录30 L/min流量下压差值。
泄漏:封闭端口→正压充气至7 kPa→记录维持压力的空气流量。
顺应性:注射器注气→加压至7 kPa→扣除系统泄漏后计算容积变化。
四、应用价值
质量控制:确保HME符合医疗安全标准,降低临床使用风险(如呼吸阻力异常、湿化不足)。
研发优化:通过参数分析(如纤维密度与压降的正相关性)指导材料改进,提升产品性能。
行业适配:适用于麻醉机、呼吸机、高流量氧疗设备等呼吸器械的HME检测。
五,配置清单
主机1台;
测试软件1份;
接头:2个
操作视频1份
合格证1份
保修卡1份
说明书1本;
宣传册若干
铭牌1块
8mm气管2米一根
