一，用途

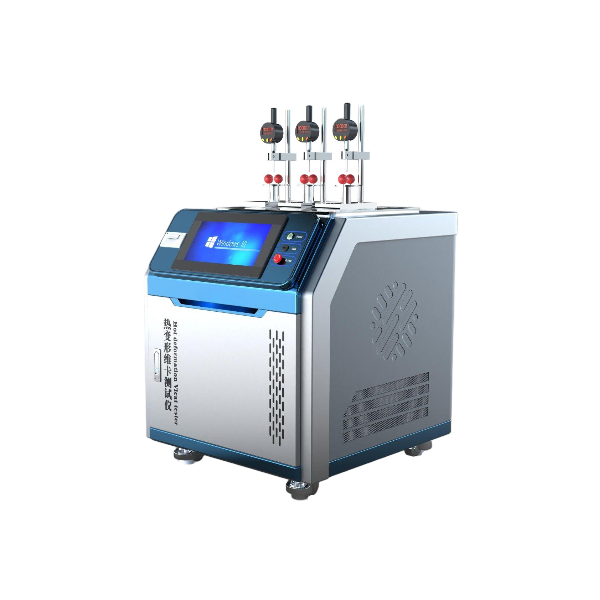

1、运用PLC+Windows系统可编程控制器控制系统，主要用于非金属材料如塑料、橡胶、 尼龙、电绝缘材料等的热变形温度及维卡软化点温度的测定，产品符合IS075(E)、IS0306(E)、GB/T8802、GB／T1633、GB／T1634等标准要求，是各质检单位、大专校和各企业自检的仪器。

2、热变形温度测定仪操作简单、使用方便、性能稳定、产品精度高，并在试验过程中可时实监控试验温度和变形量；试验结束时系统自动停止加热，并可打印、存储试验报告和试验曲线。

二，工作原理

塑料弯曲负载热变形温度：当匀速升温时，测定标准规定的负荷条件下标准压头压下热塑性塑料试样使试样上表面弯曲变形达到规定挠度时的温度。

三，执行标准

ISO75-1：1993《塑料－负荷变形温度的测定》

ISO306：1994《塑料－热塑性塑料维卡软化点温度的测定》

GB/T1633-2000《热塑性塑料维卡软化点温度的测定》

GB/T1634-2004《塑料－负荷变形温度的测定》

四，技术参数

控制系统：PLC+Windows系统;

操作界面：彩色12.1寸彩色嵌入式工业电脑，中英文切换；

WiFi无线连接，无线连接打印机，键盘和鼠标1套；

温度控制范围：0～300℃

温度分辨率：0.1℃

大温度控制误差：±1℃/6分钟（120℃/h ），

±0.5℃/6分钟（50℃/h）

升温速率：120℃/h，50℃/h，50℃/h～120℃/h之间任意设定。

大变形测量范围：1mm

大变形测量误差：±0.01mm，量程0-12.7MM；

热变形试验跨距：64mm，100mm

热变形压头和支座半径：R3±0.02mm

维卡刺针面积：1mm2

维卡刺针长：4mm

试样架数量：3个或者多功位以上选配

标配加热介质：甲基硅油（闪点300℃以上）

大加热功率：3.4KW；

内置循环恒温槽1套：0-99度，精度0.5度；

控制电源（主电源）：220V±10%，15A，50Hz

加热电源（付电源）：220V±10%， 5A，50Hz

负载杆及托盘的质量：76±2g

标配：工控电脑打印机一套

水箱尺寸： 500 × 330 ×215mm

设备整机尺寸：860×500 x1270mm

五，砝码质量

每个试样架的数量，单位g

2000g .500g. 100g. 50g 各3块

1000g. 200g 各6块
