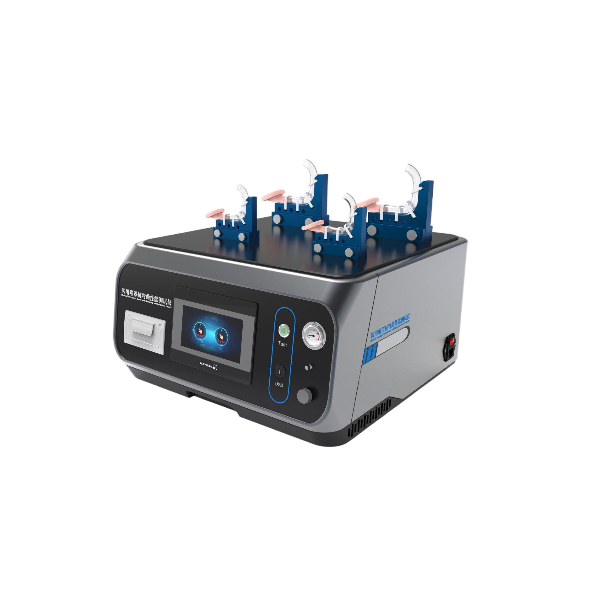

一、设备特点

1）集中将标准测试弯曲半径夹具置于工作台，操作方便快捷

2）一键测试，安装好试样，只需按一个键，就可以快速测试，仪器带USB接口，可以用U盘对测试结果导出， 机器同时配备微型打印机可以实时打印

3）结构紧凑，节省空间的设计，使用简单。

4）采用触摸屏控制,人机互动好,操作简单.

5）配备高精度流量计，反馈的数据更加

二、产品介绍:

实验环境：

23 ℃±2 ℃

测试原理：

1）抗扭结

上喉部通气道弯曲至预先确定的小弯曲半径,在预先确定的流速下,通过测量压降来反映上喉部通气道的抗扭结能力。测试流量和小弯曲半径宜随上喉部通气道规格设计的变化而变化。

依据标准:

 YY/T0985-2016《麻醉和呼吸设备上喉部通气道和接头》

三、主要参数

控制系统：PLC

操作界面：7寸彩色触摸屏

小弯曲半径治具：

压差表：0~2000pa

流量计: 0~100L/min

通气计时：0~99s  （可设置）

接头：15mm内圆锥接头

电源：220V 50HZ    500W

规格：550*500*450mm

试验辅助设备：恒温恒湿箱

四、设备测试原理展示

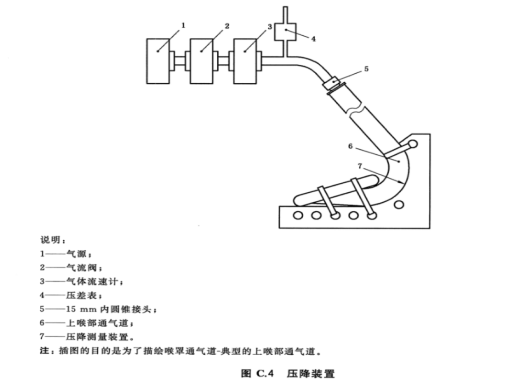

压降测试原理

该测试装置由小弯曲半径治具、气源、气流阀、气体流速计、压差表、15mm内圆锥接头
