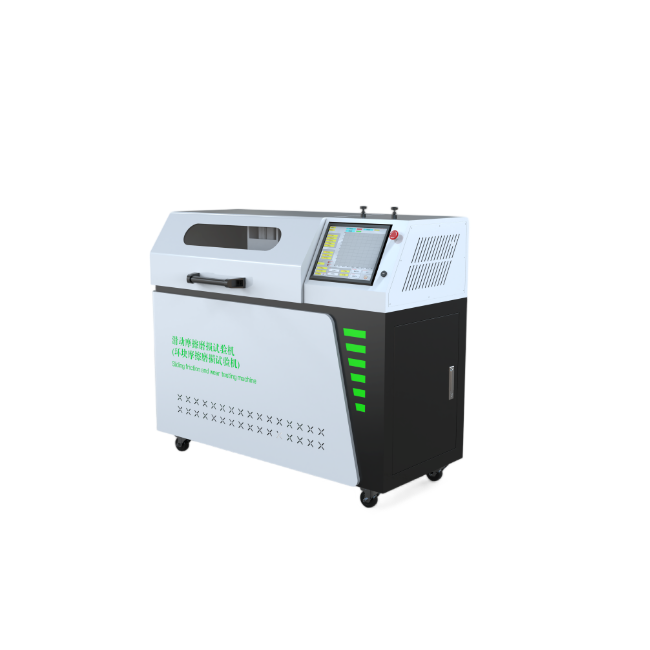

环块摩擦磨损试验机采用往复运动方式加工制作，将抽油杆样块固定在运动头上，将油管剖片固定在底座上的水槽内，模拟矿化度、温度等参数，运动头上的抽油杆样块在一定的加载力下往复运动，与油管剖片反复摩擦，通过次数和两者的重量损失或划痕等参数对不同油管抽油杆不同配对方式作出评价。设备安装有压力、加载力、温度等传感器，并且有对应的显示仪表PLC进行设备运行控制，可控制设备启停与紧急停止，在控制面板上实时显示数据，自动记录运行次数，水槽内具有加温、排水设施，水温可控制在90℃以内，根据GB/T12444-2006的规范进行制作。试验井采用双箱体设计，具备对2种样件进行并行试验的功能。

执行标准：

主要技术规格：

控制系统：Windows系统+PLC;

操作界面：彩色12寸工控机，中英文切换；

测试工位：双工位；

内置循环水及测试工位喷水功能；

垂直位移：行程≥150 mm，分辨率 0.5 µm

往复频率：5Hz

往复行程：300mm

加载力和拉力量程:150KG ，精度万分之五；

窗口：可视化窗口，钢化玻璃；

水泵：采用316材料制作，耐辐射性高，250W316离心泵（进1寸-出6分）220v 耐温值-20-120℃；

数据采集频率≥1600Hz；

水箱：316不锈钢材料制造水箱尺寸长480*宽300*高280底部带轮子 板厚2MM 带盖子；

加载方式:自动

温度测量方式:热电偶

试验温度:室温-90°c

温度测量精度：±2°C

数据处理：标配计算机处理系统1套

额定电压：380V

功率：9.5kw；

外形尺寸1430*700*1150MM

技术服务

1、设备的免费质保期不低于1年；
2、设备提供终身维护
3、系统软件终身免费升级；
4、卖方对售后服务的需求必须在24小时答复，在48小时内提供技术服务；
