仪器工作原理

‌夹持与定位：‌ 仪器通常有一个精密的夹具（如V型块、精密顶针或仿形夹具），用于‌竖直夹持‌安瓿瓶的颈部或底部，确保安瓿瓶的‌基准轴线‌（理想旋转中心线）与仪器的主轴旋转中心线‌尽可能重合‌。

‌驱动旋转：‌ 通过电机驱动主轴或驱动轮，使被夹持的安瓿瓶‌绕其基准轴线匀速旋转‌。

‌位移测量：‌

在安瓿瓶瓶身待测截面的外侧（通常是瓶身中部或标准的位置），安装一个高精度的‌非接触式位移传感器‌（常用类型有电涡流位移传感器、激光位移传感器）。

传感器探头对准并垂直于瓶身表面，距离瓶身表面一个微小且固定的距离（初始间隙）。

当安瓿瓶旋转时，由于其圆跳动误差的存在，瓶身表面与传感器探头之间的距离会‌周期性变化‌。

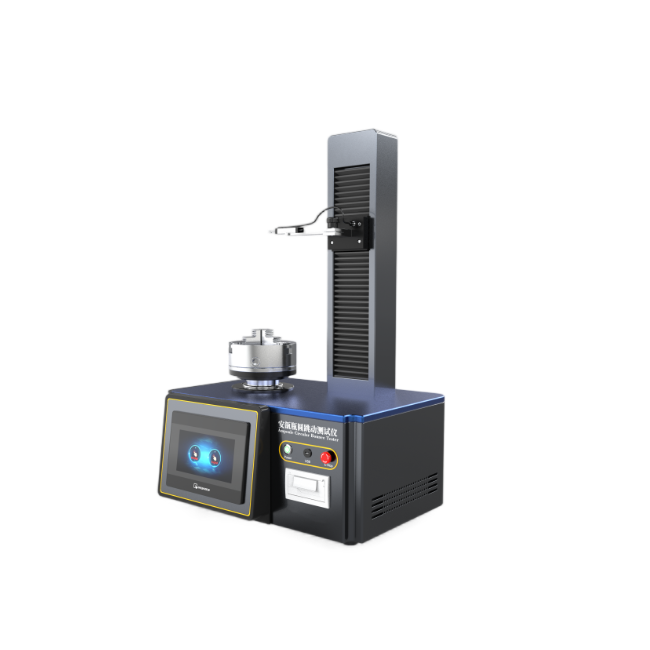

仪器关键组成部分

‌精密机械平台与主轴：‌ 提供稳定的支撑和的旋转运动，自身跳动极小。

‌精密夹具系统：‌ 确保安瓿瓶准确定位和可靠夹紧，且不引入额外误差。

‌高精度位移传感器：‌ 核心测量元件，要求分辨率高（通常达到微米级）、线性度好、响应快。

‌驱动系统：‌ 马达、传动机构等，提供稳定转速。

‌数据采集与处理单元：‌ 采集传感器信号并进行计算分析。

‌人机交互界面：‌ 显示屏、控制按键、触摸屏，用于设置参数、启动测试、查看结果、管理数据等。

‌机架与外壳：‌ 提供保护，减少环境干扰（如振动、气流）。

‌符合标准：YBB00332003, YBB00322003, ChPYBB00332002、YBB00192003、GB 8452、GB 2637、GB 2639

主要测试参数

控制系统：PLC;

操作界面：彩色7寸触摸屏，中英文切换；

1-2ml 安瓿：圆跳动 ≤ 0.6 mm

5-10ml 安瓿：圆跳动 ≤ 0.8 mm

20ml 安瓿：圆跳动 ≤ 1.0 mm
样品直径：5mm-80mm
仪器量程：0-12.5mm
分度值：0.001mm
可测高度：15mm-150mm
机器尺寸：230mm×170mm×310mm(长宽高)
重量：15Kg

仪器特点

‌测试位置：‌ 通常在安瓿瓶瓶身中部进行测量，具体位置需参照适用的标准或客户要求。

‌转速：‌ 测试时的旋转速度需要设定，过快可能引入振动误差，过慢影响效率。标准或仪器手册通常会规定。

‌测量精度：‌ 仪器的关键指标，通常在微米级（如 ±1μm）。

‌判定标准：‌ 主要依据药品包装容器（材料）标准（如YBB标准）或《药典》规定。常见的圆跳动公差限根据安瓿瓶规格（容量、管径）不同而异

测量头自动升降，调节测点位置，方便实用；

具备自动统计大小值、偏差值，仪器小分度值不低于0.001mm；

触摸屏控制，系统程序具备ISP在线升级功能，可按照用户要求更改试验功能；

仪器可存储不少于500组数据，每组数据10个测量值；

试验结束自动提醒功能；

选配计算机测试软件，能够实现数据的导出、存储、打印等功能。
