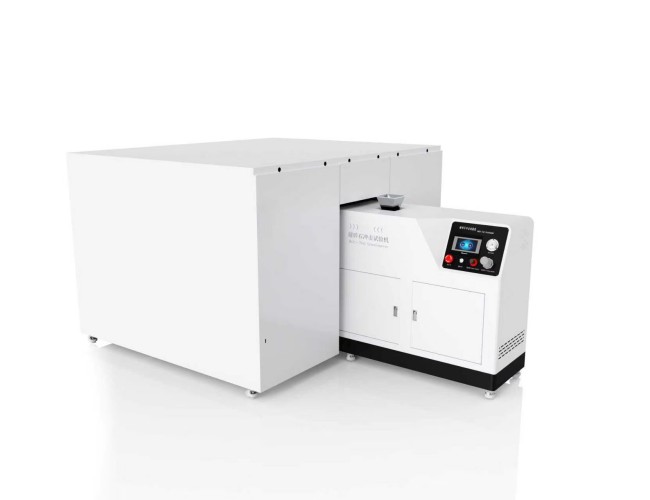

汽车电驱总成碎石冲击试验机

一，用途

用于汽车材料及其表面涂层的抗砂砾、碎石碰撞试验的设备

碎石冲击试验机特别为汽车材料及其表面涂层的抗砂砾、碎石碰撞试验而设计制造的。

二，被测件及标准:

主动格栅，摄像头，玻璃，喷漆件，大灯，新能源汽车电驱总成等
GMW 1407，JIS M0141，TL211-6，GME 60 268，ASTM/D3170，SAE J400，FORD，Chrysler 463PB-39-01，GMW14668-3.4.9，Chrysler 463PB-52-01，GM 9119P/9508P/9619P，Mazda MES MN 601C，Nissan，Volkswagen，Toyota，ISO 20567-1

三，设备参数要求：

PLC控制系统

操作界面：中英文切换；

测试软件：可远程免费升级

试样全部设定为喷射面积；

样品尺寸：≤900*600*600mm长*宽*高。

设备主机尺寸：≤1650*600*1300mm长*宽*高。

试样架尺寸：≤1600*3500*3200mm长*宽*高。

样品重量：≤150kg。

喷射压力：0～1Mpa触摸屏可调压力。具备压力测试装置：0-1000kpa ；精度：±0.5%。

喷射持续时间：0～30S时间可调。

喷射介质：钢珠，冷铁砂粒，鹅卵石，碎石等，更换介质需便捷，需配备足量的喷射介质钢珠2kg，冷铁砂粒3kg，鹅卵石3kg，碎石2kg。

发射量调节范围：0～1kg/min。钢珠

冲击角度：25～90度可无极调整，配备数显角度尺。

进料方式：通过电磁振动进料器进行自动调节。

3D测试室：不需更换不同的碰撞室，试样安装固定安全快捷；

样品固定后，可上下、左右移动，可实现多个部位测试。

防护罩：测试过程中避免冲击介质喷溅安全隐患防护；箱体材质为碳钢防静电喷塑，箱内设有消音缓冲介质，箱体尺寸不大于2200*2700*800mm适应装置尺寸。

电源要求：现场提供220V/50Hz ，空开≤120A 。

压缩空气：0.8MPa≤现场提供气源压力≤1.0MPa。

电气要求：设备设计符合人机原理，操作方便安全，整体牢固可靠；设备配备电源切断阀，确保检修时不会产生危险；操作控制系统放置在操作者便于操作和观察的部位。设备必须设置紧急停止按钮；设备具备良好和全面安全防护措施，设备上的转动部件、危险零部件及危险部位，都应具备防护装置和安全标示。

设备的电气控制系统,具备过载保护和短路保护功能。

符合标准：ISO20567:2017 、SAEJ400:2012、VW80000:2017。

 计量点：

传感器：0-1000kpa ，精度：±0.5%； 计量点：100kpa   500kpa  1000kpa；

设备外形尺寸：长2500宽2020高1585mm

螺杆式空压机要求

1.    使用环境：室温，＜80%RH；

2.    气体介质：空气；

3.    电机功率： 7.5kW；

4.    排气压力： ≥1.25Mpa；

5.    排气量：＞1m³/min；

6.    使用电源： 380V/50Hz；

7.    传动方式：直连传动；

8.    启动方式：变频启动；

9.    储气罐：材质：不锈钢；容积：0.6m³/8kg  (桶深高度＜2000mm)；需配安全阀、 压力表；桶身直径*高度： 700*1905mm

10.  保护装置：需有高温、高压、堵塞、过流、缺相、逆相、电压不稳等保护装置；
