牙科学水胶体印模材料拉伸粘接强度试验装置

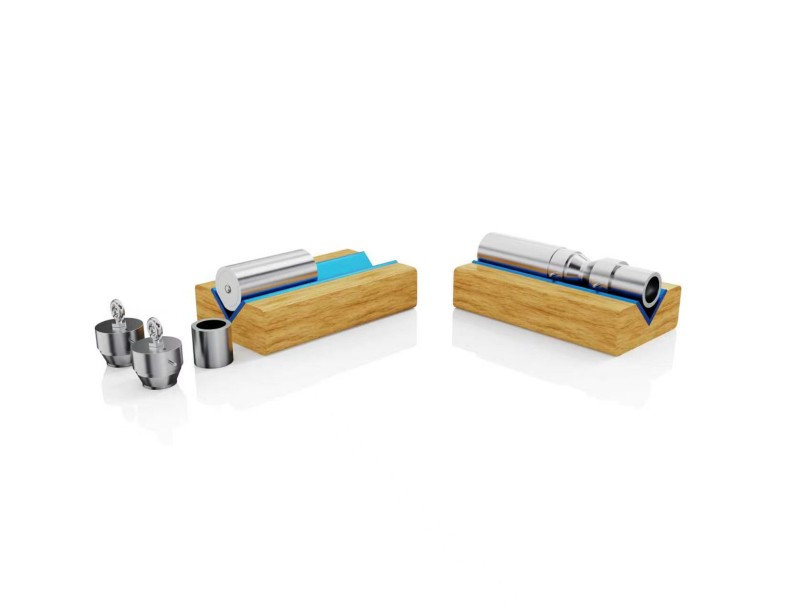

本装置用于3A 型及匹配藻酸盐组合试样的拉伸粘接强度试验，整套包含：成对试样成形模具、试样调直支撑槽、对开圆管式试样支撑环、金属 / 树脂圆片、管状稳定静载砝码组件。

执行标准标准

YY 1027-2018 7.9拉伸粘接强度试验(仅适用于3A型和匹配的藻酸盐组合的试样)

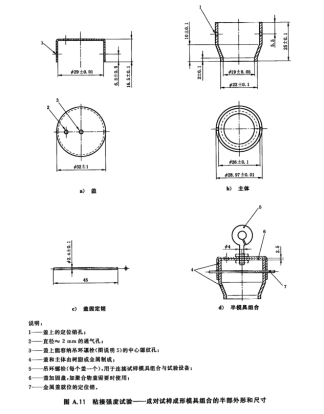

一、上下对开式拉伸试样成形模具(图A.11)整套由盖、主体、盖固定销组成，材质:树脂/金属

1.盖

o 外径:32 士1 mm

o内腔直径:029士0.01mm

o总高度:16.5士0.1mm内腔深度:6.5士0.5 mm

。定位销孔:1处通气孔:中≈2mm中心螺纹孔(适配吊环螺栓)

2.主体

o 总高:25 士0.1 mm

o 上口外径:028.97士0.01 mm,上口内径:026士0.1mm。中间小内径:19士0.05mm，底部外径:22士0.1mm

。上口台阶高度:10士0.1mm锥段高度:5.5mm底部直段高度:2士0.1mr

3.盖固定销

o 长度:45 mm,销直径:2.4士0.1mm

4.吊环螺栓:配套，用于连接模具组合与试验机配套盖加固盘(聚L盖使用)

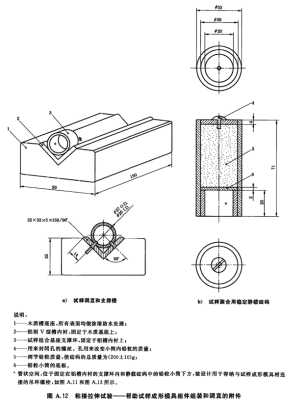

二、试样装配组调直和支撑槽(图A.12a)

1.木质槽底座:外形尺寸150mmX90mmX35mm,全表面防水涂漆处理

2.铝制V型槽内衬:90°V型槽，固定在木质底座上

3.试样组合基座支撑环(对开圆管式试样支撑环)

。 外圆外径027OD,内孔内径20 ID

。支撑环安装于铝V槽内衬，与模具、静载砝码筒空间尺寸匹配

三、静载砝码组件(图A.12b，管状稳定负载)

1. 砝码筒外形:总高71mm，底板厚2mm，底部开口段高度20mm

2. 筒体外径033 mm,中层内径026 mm,内孔o20 mm

3. 顶部带密封螺丝:可拆装，用于增减内部铅粒，砝码总质量:200士10g

4. 内部填充铅粒，用于试样成型施加静载筒内部空腔用于容纳模具吊环螺栓

四、金属 / 树脂圆片制凹陷窝用

- 直径：约 25 mm

- 厚度：约 1.5 mm

- 材质：金属或树脂

- 用途：在藻酸盐印模材料上挖出凹陷窝，用于注入琼脂材料

五、装置配套与功能说明

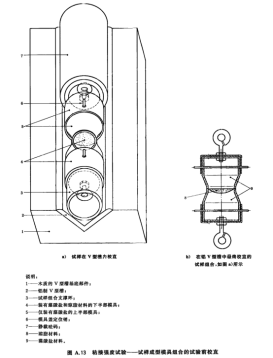

1.试样调直功能:V型支撑槽+支撑环组合，实现试样模具组合水平同轴调直(图A.13)

2.试样组合结构:上半模具填充藻酸盐材料、下半模具填充琼脂材料上下模具对接后施加 200g静载，固化后用于拉伸粘接强度测试

3.材质:模具、固定销可选用金属或树脂支撑内衬采用铝材底座为防水处理木材

4.工装精度:尺寸公差严格遵循图纸标注，形位公差保证模具合模同轴度

六、试验适用

·试验对象:3A型藻酸盐印模材料及其匹配试样，测试拉伸粘接强度

工装整套包含:成形模具(2半模+销+吊环)、V型调直支撑槽、对开支撑环、200g可调铅粒静载祛码筒、中25X1.5mm取样圆
