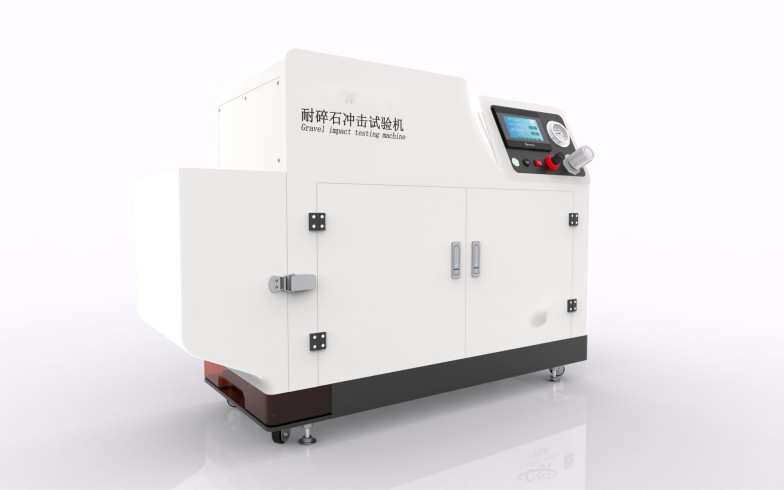

汽车弹簧耐碎石冲击试验机

一，用途

用于汽车材料及其表面涂层的抗砂砾、碎石碰撞试验的设备

碎石冲击试验机特别为汽车材料及其表面涂层的抗砂砾、碎石碰撞试验而设计制造的。

二，被测件及标准:

各种汽车弹簧，主动格栅，摄像头，玻璃，喷漆件，大灯等
GMW 1407，JIS M0141，TL211-6，GME 60 268，ASTM/D3170，SAE J400，FORD，Chrysler 463PB-39-01，GMW14668-3.4.9，Chrysler 463PB-52-01，GM 9119P/9508P/9619P，Mazda MES MN 601C，Nissan，Volkswagen，Toyota，ISO 20567-1

三，设备参数要求：

PLC控制系统

操作界面：中英文切换；

测试软件：可远程免费升级

试样全部设定为喷射面积；

喷射时间可设置0-999秒并喷射中设置时间暂停时间

漏斗不锈钢制作可安装0-10公斤左右喷射介质

控制系统和试样箱可分离，灵活，可随意移动位置

3D试验箱:3D试验箱:SAE 45°冲击箱与VDA 90°冲击箱二合一，无需更换，内部设置防撞软材；

加配气动震动系统

喷射介质：钢珠，鹅卵石，砂砾等

试样尺寸：弹簧大外径120mm，长度360针对弹簧部喷射和整体喷射两种规格夹具可根据不同产品配不同夹具和试样尺寸；

汽车弹簧整体喷射：弹簧旋转360度，左右运动，速度可调节无极调速

喷射速度可调0-1MPA

发射量可调节，开口可任意调节

压力调节范围0-1000kPa

速度调节范围≥120km/h

发射量调节范围≥1kg/min

发射角度调节范围 45～90°

喷射压力范围：0-1MPA可定制其他高压力

试样测试角度：平板式的测试试样可按45°、90°，54° ，不规则的试样采用3D试验箱

喷射枪：45°和90°

四，螺杆式空压机要求

1.    使用环境：室温，＜80%RH；

2.    气体介质：空气；

3.    电机功率： 7.5kW；

4.    排气压力： ≥1.25Mpa；

5.    排气量：＞1m³/min；

6.    使用电源： 380V/50Hz；

7.    传动方式：直连传动；

8.    启动方式：变频启动；

9.    储气罐：材质：不锈钢；容积：0.6m³/8kg  (桶深高度＜2000mm)；需配安全阀、 压力表；桶身直径*高度： 700*1905mm

10.  保护装置：需有高温、高压、堵塞、过流、缺相、逆相、电压不稳等保护装置。

五，储气罐要求

储气罐是用于缓冲空气用的，还有降温作用空压机出气温度大约是70-80℃，还有更重要的作用就是初步去除水和油的作用，储罐能除掉70%的油和水，以对于空压机来说，储气罐是必不可少的设备。0-1MPA不低于0.8MPA

六，配置

主机、3D部件冲击箱、消音组件、平板式试件夹持器组件，SAE喷枪组件等
