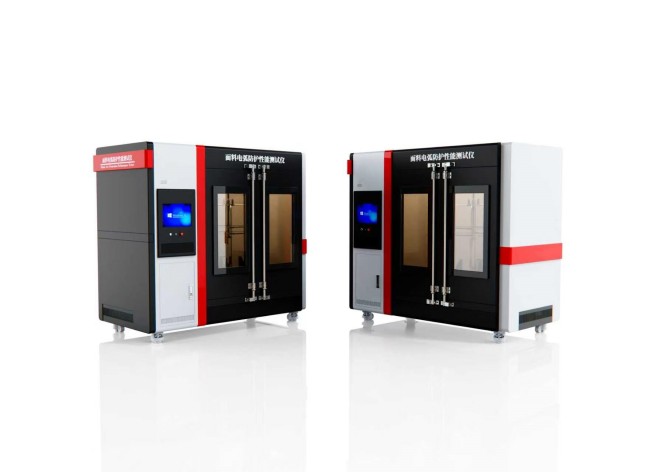

面料电弧防护性能测试仪技术参数

一、编制依据

本仪器技术参数完全符合GB 8965.4-2022《防护服装 防电弧服》标准要求，同时兼容ASTM F1959/F1959M-14a(2020)、IEC 61482-1-2等国内外主流电弧防护测试标准，可满足第三方检测实验室、纺织面料企业、劳保用品生产企业的日常检测需求。

二、核心电弧发生系统参数

1.   额定输入电源：380V ±10%，50Hz，三相四线制，应能满足在30.5cm的间隙产生电弧放电，频率为 50 Hz的交流电，电弧电流在 4000A-25000A之间，电弧持续时间应为0.05s~1.5s。

2.   电弧输出能量调节范围：0~25 cal/cm²，覆盖GB 8965.4-2022规定的1级、2级、3级全防护等级测试需求

3.   电弧能量控制精度：±3%，远高于标准要求的±5%允许误差范围

4.   电弧持续时间：100ms~2000ms连续可调，时间控制精度±1ms

5.   电极配置：纯铜对置电极，电极间距10mm，电极使用寿命≥1000次测试

6.   试样测试距离：300mm±5mm，完全匹配标准规定的电弧作用距离要求

7.   铜塞热量计：表面应喷涂一层热辑射系数大于0.9的黑色耐高温油漆涂层

三、数据采集与控制系统参数

l 热流传感器量程：0~500 kW/m²，测量精度±2%，响应时间≤10ms

l 内置温度传感器测温范围：室温~300℃，测量精度±0.5℃

l 数据采集频率：≥20kHz，可完整捕捉电弧作用全过程的热流变化曲线

l 控制方式：工业级PLC+10英寸触控屏集成控制，支持全自动一键启动测试，无需人工干预

l 自动计算功能：测试完成后自动生成热流-时间曲线，精准计算ATPV（电弧热防护性能值）、EBT（材料破裂阈能值），自动判定面料防护等级

l 数据存储容量：≥10000组测试数据，支持本地导出、云端备份，可对接实验室LIMS系统

四、安全防护结构参数

1．试验舱体：双层加厚防爆钢板结构，内置耐高温隔热层，表面温升≤30℃

2．安全联锁配置：舱门电磁联锁、高压回路过流保护、紧急停止按钮三重安全防护，电弧触发前自动预警，异常情况0.05s内切断高压电源

3．废气处理系统：内置活性炭过滤+负压排风装置，及时排出电弧作用产生的有害烟气，符合实验室环保要求

4．观察窗：耐高温钢化玻璃观察窗，透光率≥90%，可全程直观观测试样电弧作用状态

五、配套辅助装置参数

1．双平板试样夹具：尺寸为（20.3士1.3）cmX（54.6士1.3）cm，适配机织、针织等各类防电弧面料装夹，装夹操作时间≤30s

2．热绝缘材料：材料的导热系数小于0.15W/（m.K),具备耐热稳定性和抗热冲击性。平板厚度值应不小于1.3cm。

3．校准装置：配套标准热流校准模块，每年可溯源至国家计量院，确保测试数据的准确性与权威性

4．外形尺寸：1200mm×800mm×1800mm，设备总重量约350kg

5．工作环境要求：温度10℃~35℃，相对湿度≤75%，无强电磁干扰

6．选配天平：0-500g，精度0.0001g
