无人机辐射抗扰度试验仪、无人驾驶航空器辐射抗扰度试验仪

‌一、仪器用途

仪器严格依据GB 42590-2023第5.12.3条、GB/T 38909-2020第6.3条，完全引用GB/T 17626.3-2016《电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验》的通用技术框架研制，专门用于验证民用无人机在80MHz~6GHz射频电磁场辐射环境下的飞行控制、数据链路、动力输出全系统稳定性，精准复现移动通信、广播电视、雷达等真实场景的强电磁干扰工况，检验无人机是否出现失控、通信中断、误动作等安全风险，覆盖标准规定的所有试验等级要求，适用于无人机产品定型验证、出厂合规检验、第三方型式检测全场景，测试结果完全满足三项标准的合规判定要求。

二、工作原理

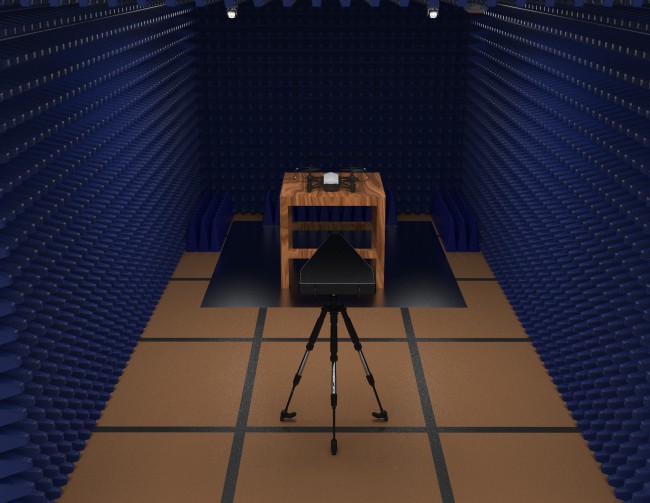

仪器以3m法全/半电波暗室为核心测试载体，完全遵循GB/T 17626.3-2016规定的试验流程：通过信号发生器生成标准射频信号，经功率放大器线性放大后由宽带发射天线辐射，在预先完成场均性校验的1.5m×1.5m均匀区域内，建立稳定可控的规定场强；测试过程中按标准要求对信号施加1kHz正弦波80%调幅，同步监测无人机的工作状态，最终依据GB 42590-2023、GB/T 38909-2020的无人机专属判据，结合GB/T 17626.3-2016的通用评价规则，输出完整的辐射抗扰度测试结论。

三、满足标准

GB 42590-2023 5.12.3 辐射抗扰度

GB/T 38909-2020 6.3 辐射抗扰度

GB/T 17626.3-2016

四、技术指标

控制系统：PLC+windows系统

操作界面：10寸嵌入式工业电脑

电源要求：AC220V±10%  50Hz

试验场地性能：

配备3m法电波暗室，屏蔽效能≥110dB，80MHz~6GHz频段内背景电磁噪声低于所需测试场强至少6dB，1.5m×1.5m均匀场区域严格符合GB/T 17626.3-2016的场均性要求，区域内16个测试点中至少12个点的场强偏差≤6dB。

信号生成单元：

频率覆盖80MHz~6GHz，完全匹配GB/T 17626.3-2016规定的试验频段，支持1kHz正弦波AM调制，调幅深度0~100%连续可调，频率步进可按标准要求设置为1%扫频，驻留时间可在0.1s~30s范围内自定义配置，满足不同无人机的功能响应观测需求。

功率放大单元：

全频段线性输出能力可支撑最高30V/m的场强生成，带内波动≤±1dB，互调失真≤-20dB，完全覆盖GB/T 17626.3-2016规定的1级至4级所有试验等级的场强要求。

发射天线系统：

配置双锥天线（80MHz~200MHz）、对数周期天线（200MHz~6GHz），天线增益、驻波比全频段校准溯源至国家计量基准，可按标准要求在垂直、水平极化方向切换，从不同方位对被测无人机进行辐射照射。

场强闭环控制系统：

配备光纤传输式各向同性场强探头，测量范围0~50V/m，测量精度≤±1dB，完全符合GB/T 17626.3-2016对场强监测设备的精度要求，可实时反馈均匀场区域内的实际场强，自动闭环调节功放输出功率，保障测试场强的稳定性与准确性。

无人机专属测试适配模块：

设计无人机专用悬浮式测试工装，可模拟无人机悬停状态下的正常工作姿态，同步采集飞控指令、遥控遥测链路状态、动力系统输出、机载传感器数据，采样频率≥20Hz，可精准捕捉干扰下的毫秒级异常响应，完全匹配GB/T 38909-2020对无人机动态工作状态的监测要求。

测控软件系统：

内置GB/T 17626.3-2016的场均性校验流程、扫频测试逻辑，同时嵌入GB 42590-2023、GB/T 38909-2020的无人机专属合格判据，支持试验等级快速切换，所有原始射频数据、无人机状态数据加密存储不可篡改，可直接导出完整测试报告。

五、基本配置

主机1台

扳手1套

电源线1根

说明书1份

合格证1份

保修卡1份

铭牌1份
