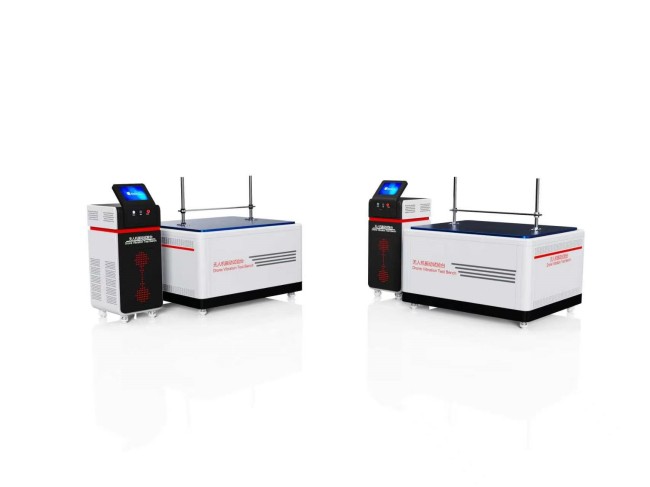

无人机振动试验台、民用轻小型无人机振动试验台

‌一、测试用途

无人机振动试验台是针对无人机整机及核心部件设计的专业检测设备，用于模拟无人机在运输、起飞、飞行、降落过程中的振动环境，验证产品结构强度、部件耐振性及电气稳定性，是无人机研发、生产质检、可靠性认证的核心装备。

二、满足标准

依据GB/T 38924.6-2020《民用轻小型无人机系统环境试验方法第6部分:振动试验》设计制造。

三、技术参数

四、不同试验模式的实现原理（对应标准三类试验）

1. 正弦振动（正弦扫频） 控制器输出连续变化频率的正弦电信号，驱动台面做正弦往复运动；按标准扫频速率（如 1oct/min）扫频，用来查找无人机整机、零部件共振频率；找到共振点后，可定频耐久考核。多用于固定翼、多旋翼共振排查。

2. 随机振动（宽带随机） 控制器按 GB/T38924.62020 附录功率谱密度 PSD 曲线，生成无数不同频率、随机相位叠加的合成电信号，输出到振动台，模拟运输颠簸、气流扰动的真实复杂振动环境，做疲劳耐久试验，三轴向依次测试，每轴规定时长。

3. 正弦叠加随机振动 宽带随机背景振动之上，叠加 1 路或多路特征频率正弦信号；用于活塞 / 涡轮动力无人机，模拟发动机旋转基频 + 谐波叠加宽带随机振动的工况。

五、基本配置

主机1台

扳手1套

电源线1根

说明书1份

合格证1份

保修卡1份

铭牌1份
