10吨电动伺服立式挤压针刺试验机、挤压针刺试验机

文章来源：觐嘉科学仪器(上海)有限公司   发布时间：2026-08-28 17:07:18   浏览次数：次

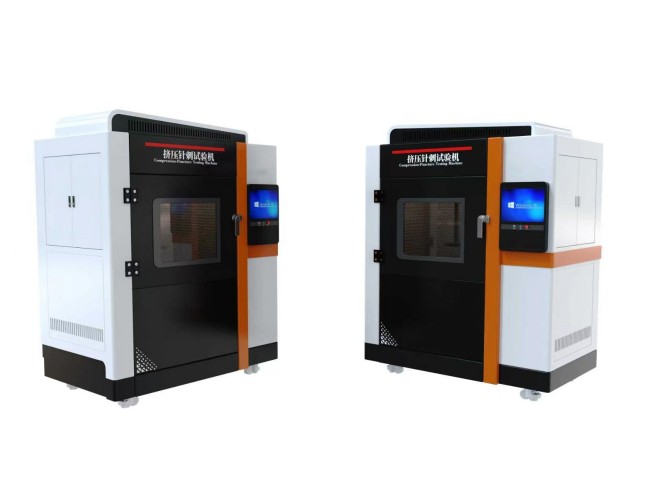

挤压针刺试验机

一、设备介绍

用于锂电池挤压、针刺安全测试，满足多项国内外电池安全标准，模拟电池受挤压、钢针穿刺工况，评价锂电池安全性能。

二、工作原理

设备采用电动伺服传动系统提供驱动力，可完成锂电池挤压、针刺两类安全试验。将锂电池试样放置于防爆试验腔内部工装工位，伺服机构带动挤压压板或者针刺钢针向下运动对电池试样施加载荷；设备同步采集力值、位移、电池电压、电池温度信号，结合四种停机逻辑完成试验。

三、关键性能参数

‌项目‌

‌参数要求‌

控制系统‌

工业级PLC

操作界面‌

10寸工业电脑，支持中英文菜单切换‌

最大挤压针刺力

100kN

力值控制精度

≤±1%FS，压力显示精度±1kg

针刺速度

0.1~30mm/s 无级可调

挤压速度

0~20mm可调

针刺速度控制精度

±0.02mm/s

针刺位置控制精度

±0.02mm

挤压有效行程

≥470mm

电压采集范围

0~80V（采集精度±0.01%FS±5dgt），电压分辨率1mV

电压采集通道

≥1个

温度采集范围

-40~1000℃（K型热电偶）

温度分辨率

0.1℃

钢针直径

d5，针尖角度45°，最大长度420 mm

使用单通道时温度采集速度

1s/次

使用单通道时电压采集速度

100ms

动态像素500万

温度采集精度

≤±1℃

有泄爆窗和防爆链条

挤压头形式

R75， L480

安全保护

配备过载保护、急停按钮

电源

单相AC220V 功率1.5KW



‌四、执行标准‌

符合 GJB2374A-2013、GB43854、GBT36672-2026（待发行）、SJ20941、IEC62660-2、SAEJ2464、GBT38031-2025、 UL2054

五、配置清单

主机1台；

说明书1份;

合格证1份;

保修卡1份;

签收单1份;

铭牌1块;

电源线1根;

扳手1套;

宣传册若干;
