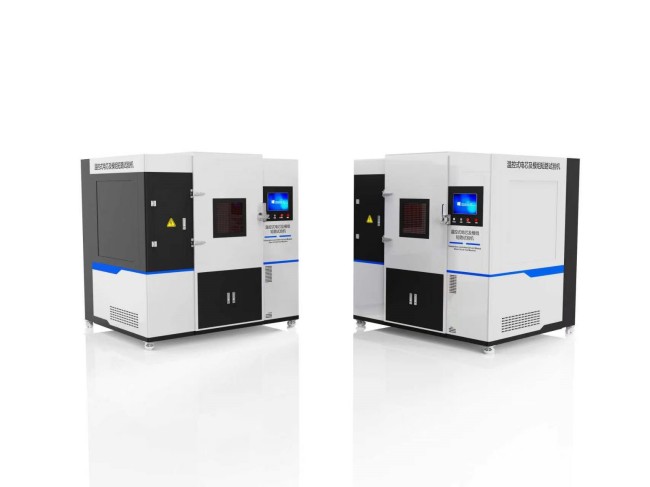

温控式电芯及模组短路试验机

L042温控式电芯及模组短路试验机

一、设备介绍

完成电芯、电池模组在设定环境温度下的外部短路滥用试验，采集电压、短路电流、多点温度，记录全过程数据，验证电池外部短路安全特性

二、工作原理

设备由防爆温控箱体、大电流短路回路、数据采集单元、控制系统四部分组成，用于模拟电池外部短路故障。

三、关键性能参数

‌项目‌	‌参数要求‌
控制系统‌	工业级PLC
操作界面‌	10寸工业电脑，支持中英文菜单切换‌
最大短路电流	1300A；短路持续时间≥5s
外部短路电阻	5mΩ、20mΩ、80mΩ 多档规格，电脑端程控设置外部短路电阻，阻值稳定
电压采集	测量范围：0‑100V；采集精度≤1mV
采集总通道数	电压 + 电流 + 温度采集通道总数≥4
温度采集配置	热电偶：K 型；辅助测温通道≥12 路；测温范围：‑40℃~1000℃
测试腔温控	常温～60℃可调
短路控制线缆	线缆长度＞10m
短路控制时间	热平衡条件下可任意设置短路时长
短路电流采集精度	优于 ±0.5% FSrdg±1digit
安全保护	配备过载保护、急停按钮
电源	单相AC220V 功率1.5KW
